SCH8O/DIN UPVC/CPVC Flang Diaphragma Valve

UPVC/CPVC valvae diaphragmatis inflexa est fabrica fluida temperantia ad tractandas liquores et vapores mordax designatus. Apta est variis industriis, incluso chemico processui, wastewater, curationi, cibique processus.

Unica structura valvae flangae diaphragmatis praebet obsignationem observantiam in aperiendo et claudendo, effluo efficaciter impediendo. Hoc consilium tutam humorum onerariam efficit et vitae officium valvae extendit. Plectrum facile operari potest, utentes sine labore per methodos manuales vel pneumaticas fluere ad occurrendum exigentiis diversarum condicionum operantium.

Nostri UPVC/CPVC valvulae diaphragmate inflexae etiam plumae resistentiam gerunt et resistentiam senescentem. Late adhibentur in campis sicut processus chemici, curatio aquae wastes, irrigatio agriculturae.

Contacta Nos

Praecedens：SCH8O/DIN UPVC/CPVC Unio Diaphragma Valvae
Deinde：SCH8O/DIN UPVC/CPVC One-piece Flange Ball Valve

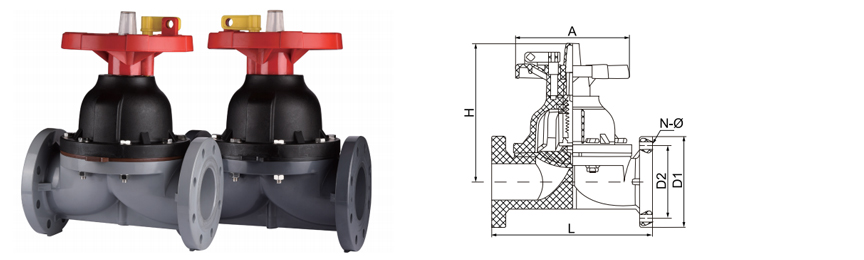

parametrum applicatio Normae Technicae

SIZE/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1)	(1-1/4")	(1-1/2")	(2)	(2-1/2")	(3)	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN SIGNUM · PARS PRIMA CONSTRUCTIONE

SCH8O/DIN UPVC/CPVC Diaphragma Valvae Flange

Machinator ad mordax et summus fluidi puritatis solitudo. Pars una corporis cum diaphragmate obsignationis mechanismum sarcinam lacus eliminat ac bulla stricta clausuram praebet.

DN15-DN100

Magnitudo dolor

PN10 / PN16

Pressura Rating

-20°C ad 120°C

CPVC Temperature

UPVC/CPVC

Corpus Materials

◆ Materia Systema

UPVC corpus 0-60°C · pH 2-12 · Acida generalia, alkalis, aqua ultrapura

CPVC corpus 0-93°C · pH 1-14 · Temperatura elevata media chlorinata

Diaphragma optiones EPDM · PTFE · FKM · Hypalon

Una pars flanged finit per DIN PN10/16. Nullum corpus fin iuncturam pinum.

◆ Key Specifications

Connection DIN 2501

Faciem ad faciem DIN EN 558 Series 1

Testa test 1.5 PN (aqua) ;

Sedes test 1,1 PN (aere vel aqua)

Vacuum servitium 0,3 talea absoluta

Operatio Handwheel / Pneumatica / Electric

◆ Diaphragma Valvae Commoda

Nulla stipare stipare - emissionem profugus nullus potentiale
Solitudo inter actus et fluida media
Fluxus turpis semita reduces ypostasis cumulus
Visual positio signum in handwheel
Replaceable diaphragma sine corpore linea
Bulla-stricta clausa-off per plenam pressura range

Industriae Applications

Acida, alkalis, aqua ultrapura, aqua gradus electronicus, vastitas industrialis

Gravis Chemical & Metallurgy

Acidum sulphuricum translatio · HCl dosing · lineae electivae · Electroplating

Summus Puritas & Electronics

Scamna semiconductor humida · anaglypha photovoltaica · gradus aquae electronicae · Ansulae aquae Ultrapurae

Energy & Lithium

Nuclei auxiliares refrigerantes · Lithium muria · Pugna chemica translatio

Vita Scientiarum & Food

Pharmaceutical WFI · Cibus CIP · Potus processus · Medicamina fabricandi

Aquae & Environmental

Aquae dissolutio industrialis · Potabilis aqua · Desalinatio pretreatment

Automotive & General Industry

Tunica circulatio · Partes lavantes · Aquae refrigerantes · lineae Rinse

Institutionem & Operationem Praecipua

Valvula diaphragmatis in loco repositionis plene aperto vel clauso instituetur. Diaphragma compressum non reponunt.
Torques series: LABIUM clavum obstringere concoquit in exemplar crucis ad 15-20 Nm pendens in DN.
Pro instrumentis slurris vel crystallizing, valvulam caulem horizontalem instituere ne solidorum cumulus in gurgite.
Noli excedere 1.0 m/s velocitatem instrumentorum abrasivorum ad diaphragmatica opera vitae extendere.
Diaphragma repone singulis annis 2 vel 50.000 cyclis, uter prius occurrat.

Restrictiones criticae

Non ad usum cum acidis oxidentibus (nitricibus >15%, chromicis) in corpore UPVC.
Ne celeri pressione revolutio - diaphragmate lassitudo contingat.
Fuge vapor sterilizationis supra 110°C pro CPVC cum PTFE diaphragmate.
Non apta instrumentis gaseosis supra 2 vectem sine subsidio salutis.
Noli manu rotam operari ultra sistendam mechanicam - diaphragma super-compressionem ducit ad defectum immaturam.

Communia Exitus & Resolutionum

Exitus: Reducitur rate fluxus observari

Diaphragma plene retractari non potest. Verificare handwheel vertitur ad positionem plene apertam (praeteritus resistentia initialis 2-3 vertit). Nam valvulae automatae, actuator ictu calibrationis reprehendo.

Exitus: lacus externae a corpore

Inspice fulmina laxamenti LABIUM. Retorque ad speciem. Si lacus perseveret, repone Gasket LABIUM. Noli overtighten — crepuit periculum supra 22 Nm pro DN80.

Exitus: Media ultrices cum clausis

Diaphragma vestium vel impetus chemica. Diaphragma repone cum recta materia. Ad altum cyclum applicationes, upgrade ad PTFE facies EPDM diaphragmate.

Exitus: Puer handwheel operandi

Diaphragma potest adhaerere gurgite ex crystallizatione. Cyclus apertus / aliquoties occlusus. Si persistit, disassemble et munda gurgite regio. Adhibe silicone ducatus ad stamina.
