SCH8O/DIN UPVC/CPVC One-piece Flange Ball Valve

Contacta Nos

Praecedens：SCH8O/DIN UPVC/CPVC Flang Diaphragma Valve
Deinde：Nullum productum proximum

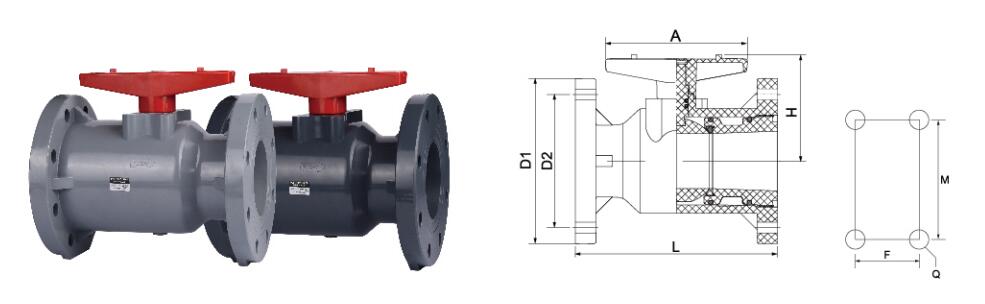

parametrum applicatio Normae Technicae

SIZE/NOM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1)	(1-1/4")	(1-1/2")	(2)	(2-1/2")	(3)	(4")	(5")	(6)
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

Product Introduction

SCH8O/DIN UPVC/CPVC Una pars Flangae Ball Valvae machinatio thermoplasticae clausae machinae designantur ad onerariam chemicam infestam et ad puritatem aquarum altam pertinentium. Constructum ex polyvinylo vel chloride (UPVC) vel chlorino polyvinylo chloride (CPVC), huius valvae seriei corpus monolithicum in quo flanges cum valvula habitationi integraliter effinguntur. Haec una-pars constructio inter corpus et finem flangorum iuncturas traditionales nexus tollit, potentiale vias effluo in applicationibus criticis minuendo. Plenus globulus portus designatus praebet fluxum liberum non apertum, et materias sedes PTFE vel EPDM curant bulla-stricta signationem instrumentorum inter acida, alkalis, menstrua et aquam ultrapuram. Plectrum DIN vexillum formarum exercendorum obtemperat, ut directam integrationem in reticulis Europae specificificationis sine adaptoribus consuetudinariis reticulis perficiat.

Core Commoda

Monolithic Corpus Integritatis

Pars una globi ad corpus fingens removet nexus gasketatos inter fines coniunctionum et habitationum, reducendo puncta conservativa et ultrices potentiae.

Dual Material Compatibility

UPVC corpus generale resistentiae chemicae ad 0-60°C; CPVC corpus instrumentis chlorinatis et temperaturis elevatis usque ad 93°C.

DIN Standard Integration

DIN PN10/16 signa formarum formarum conformant, permittens gutta-in substitutionem vel institutionem novam sine usu adaptatores flange.

Plena Portus O Path

Globus diametrum ferebat par tibiae magnitudinis nominalis, servans lineam velocitatem et guttam pressionis minuens ad valvulas portum reductas.

Product Characteres

Corpus Material: UPVC (Typus 1, Gradus 1) vel CPVC (per ASTM D1784)
Connection Type: Pars una ex integro formata LABIUM, DIN 2501 PN10/16
Materia sedes: PTFE (vexillum) vel EPDM (pro aqua et leni chemicals)
Materia pila: Chrome-aes patella (UPVC) vel solidum CPVC (corpus CPVC)
Caulis Sigilla: Dual O-anulus conformatio cum glandula externa Novifacta

Type ansa: Vectis tractamus cum XC-gradu peregrinatione, lockable in locis apertis et clausis
Pressura Rating: PN10 pro UPVC (0-50°C); PN16 pro CPVC (0-50°C)
Temperatus dolor: UPVC 0°C ad 60°C; CPVC 0°C ad 93°C
Vacuum Service: Apta 0,5 talea absoluta pressionis ad 20°C
Color: Lucis canae (RAL 7032) pro UPVC; Lux griseo vel off-alba ad CPVC

Acidum hydrochloricum (≤30%) UPVC CPVC

Acidum sulphuricum (≤50%) Limited CPVC

Sodium Hydroxide (≤30%) UPVC CPVC

Deionized / Aquae Ultrapure UPVC CPVC

Chlorinated Solvents Non commendatae Limited

Technical Specifications

Data dimensiva

Nominal Diameter (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Faciem-ad-faciem Dimension DIN EN 558 Series 1 (series fundamentalis 27)

EXERCITATIO Standard DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Pressura & Temperature

Test Pressura test 1.5 PN (max 22.5 talea pro corpore PN16)

Sigillum Test Pressure (Low) 1,1 PN (aere vel aqua)

Sigillum Test Pressure (High) 1.5 PN (aqua tantum)

Temp dolor (UPVC) 0°C ad 60°C

Temp dolor (CPVC) 0°C ad 93°C

Operational Data

Torque Value (max) 12 Nm for DN15-DN50; 20 Nm pro DN65-DN100

PH Range Compatibility UPVC: 2-12; CPVC: 1-14

Vacuum Service 0.5 talea absoluta in 20°C

Fluere Proprium Portus plenus, Cv = DN² 0.035 (proxime)

Application missiones

Haec valvae series per multiplices fluidi industriales tractationes explicatur systemata corrosionis resistentiae et contagione temperantiae requirentium. Imprimis applicationes includit:

Dosing statio chemica Metallurgical lineae servantur Photovoltaic infectum etching Auxilia nuclei refrigerationis Lithium muria processus Semiconductor scamna infectum Gradus aquae electronicae (18.2 MΩ·cm) Cibum CIP reditus lineae Pharmaceutical WFI systemata Automotive e-lorica circulatio wastewater neutralization industriae Aqua expolitio ultrapure loramenta

Media convenientia includit acidum hydrochloricum (usque 30%), acidum sulphuricum (usque ad 50% ad 25°C), sodium hydroxidum (usque ad 30%), sodium hypochloritum (usque ad 12% pro CPVC), aquam deionizatam, et processum industrialem cum solidis infra 200 µm suspensis.

Communia Exitus et Resolutiones

Exitus: palpate gyrationis resistentia augetur post scelerisque revolutio

Sedes PTFE mutationes dimensiones subeunt in extremis temperaturis. Valvae cycli plene apertae et ter clausae nullo cogente. Si resistentia persistit, glandem glandulae 1/4 turn a nuce caulis solve. Petroleum substructio lubricantis non applicas ut sigilla secundaria EPDM tollant.

Exitus: Visibilis fletus in gasket interface

Flanges thermoplasticae super tempus relaxant, fulmen preload reducendo. Retorqueo fulmina ad 15 Nm pro DN50 et infra, 20 Nm pro DN65 et supra clavis torques utens. Utere tantum plena facie EPDM vel PTFE gaskets; non utuntur spirali vulnere vel gaskets metallicis.

Exitus: Media ultrices praeteritum pila in clauso loco

Perscriptio sedes vestium valvulam ab linea removendo et sedes PTFE ad scortationem vel deformationem inspiciendo. Repone sedes, si confectus ultra 0,5 mm profunditas. Valvulae enim CPVC solventes tractantes (acetone, MEK), upgrade ad PVDF sedes, ut PTFE in his instrumentis tumet.

Exitus: Fregisset prope LABIUM foramina

Nimia causa prima est. Maximus torques pro UPVC flangorum commendatur, 12 Nm pro DN15-DN50, 18 Nm pro DN65-DN100. Pro CPVC, valores per 20% augere, sed manualem institutionem cognoscere possunt. Repone suut statim corpus; non reficere cum stipticis.

Institutionem Praecipua

Limbis sustinere extra valvulam utrinque corpus
Non utor valvae ad rectam fistulam misalignment ultra 1 mm per meter
Applicare PTFE tape aut anaerobic sealant ad fulmina tantum, ne gasket superficies
Pro UV-expositae officinae velit, UPVC denota cum additivo nigro carbonii vel UV repugnant coating applica
Noli excedere 1.5× PN in hydrostatic experimento valvae clausae
Actuator institutionem postulat verificationem virgula torques; uti adscendens bracket solum

Restrictiones criticae
