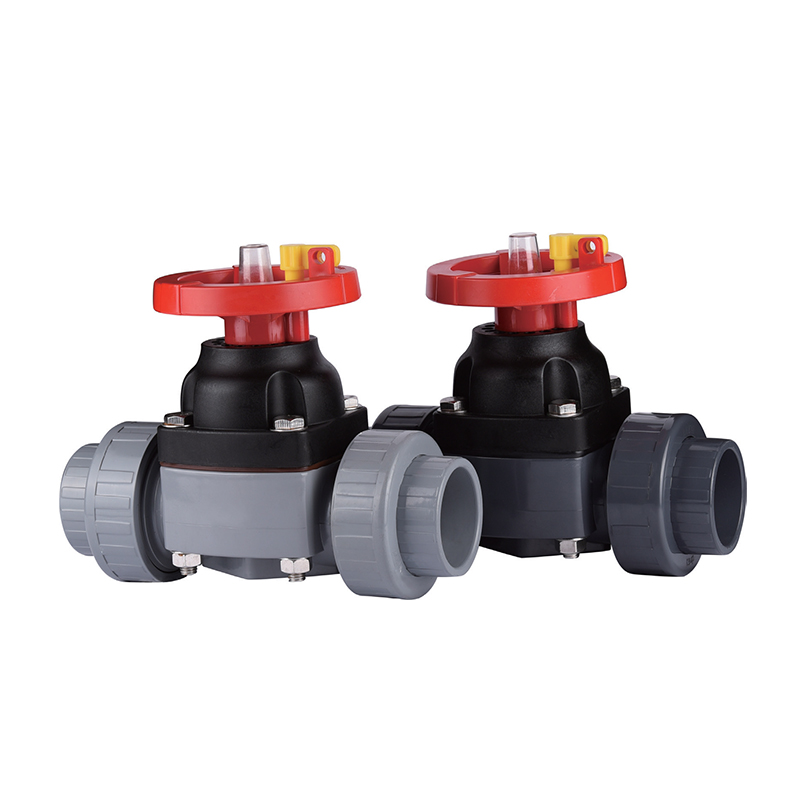

SCH8O/DIN UPVC/CPVC Unio Diaphragma Valvae

Valvae iuncturae diaphragmatis est efficax umor machinae moderatio late applicata in industriis ut processus chemici, pharmaceuticae, cibi processus, et curationis aquae. Ordinatur ad perficiendum obsignandum tradendum, ut salus et munditia medii sint.

nucleus notae iuncturae valvae diaphragmatis est eius structura unica diaphragmatis. Hoc consilium non solum valvae corpus a medio efficaciter segregat, diffluo et contagione praeveniens, sed etiam potestatem praecisam fluxus efficit. Usores faciliter possunt accommodare fluidum fluxum cum operatione simplici manuali vel electrico ad necessitates diversorum processuum.

Plectrum etiam facile est instituere et conservare, instructum connexionem vexillum cum variis limbis systematibus aptam. Accedit, consilium suum purgandi facilitatem considerat, eamque aptam facit ad applicationes altas hygienae signa.

Contacta Nos

Praecedens：UPVC / CPVC ⅰ pila valvae
Deinde：SCH8O/DIN UPVC/CPVC Flang Diaphragma Valve

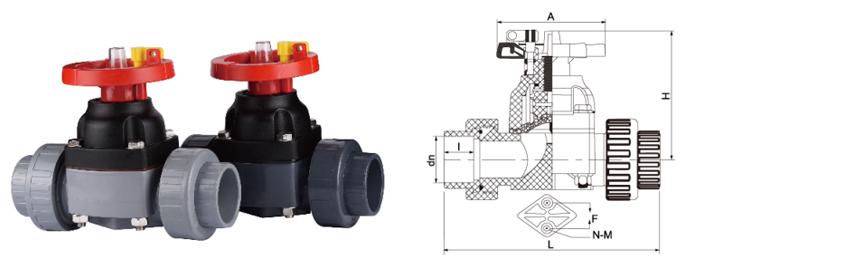

parametrum applicatio Normae Technicae

SIZE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)
		(1/2")	(3/4")	(1)	(1-1/4")	(1-1/2")	(2)
d1	DIN	20.3	25.3	32.3	40.3	50.3	63.3
	ANSI	21.51	26.87	33.62	42.4	48.45	60.65
	JIS	22.4	26.45	32.56	38.63	48.73	56.82
d2	DIN	20.1	25.1	32.1	40.1	50.1	63.1
	ANSI	21.25	26.6	33.3	42.06	48.18	60.27
	JIS	21.75	25.7	31.71	37.67	47.76	55.77
L		142	162	175	196	227	272
H		90	95	105	125	145	172
A		77	77	87	100	117	137
I		22	22	22	26	32	39
N-M		2-M6	2-M6	2-M6	2-M8	2-M8	2-M8
F		25	25	25	36	36	45

DIN CONIUNCTIO FINEM, DIAPHRAGM

SCH8O/DIN UPVC/CPVC Unionis Diaphragma valvae

Connexionis coniunctio consilium dat celeriorem remotionem a pipelino sine turbatione limbis adjacentibus. Diaphragma obsignatio mechanismum praebet integram solitudinem inter mechanismum fluidum et actuatorem.

DN15-DN100 Amplitudo range

PN10/PN16 Pressura genus

0-93°C CPVC operating range

Unionis finis Fast sustentationem

Connexio Unionis

Seta unio nucis valvae corporis detractionem in secundis permittit. Nulla fulmina vel fistulae realignment ad septum repositum vel inspectionem requisiti.

Diaphragma Obsignatio

Flexibile saeptum creat gurgitem-typum signationem. Instrumenta media tantum corporis et diaphragmatis superficiei ima — nulla sarcina, nullae caudex sigilli lacus.

Optiones materiales

UPVC corpus generale pro servitio chemica. CPVC corpus temperatura elevatum et instrumentorum chlorinatorum usque ad 93°C.

Technical Profile

Corpus materiae

UPVC (0-60°C) · CPVC (0-93°C)

Diaphragma optiones

EPDM · PTFE versis EPDM · FKM · CSM .

Vexillum Unionis

DIN vel ASTM stamina feminea / solvendo nervum

Pressura rating

PN10 (UPVC) · PN16 (CPVC) sub 20°C

Sedem test pressura

1,1 PN (aeris bulla-stricta)

Finis connexionis genera

Tabernae · Threaded (NPT/BSPT) · Flanged adaptor

Industria Applications

Processus chemica Metallurgy Photovoltaic Auxilia nuclei Lithium extractionem Electronics / Semiconductor Cibus & potum Pharmaceutical Automotive pingere Aquae curatio industrialis

Media handled

Acida · Alkalis · Aqua Ultrapura · Aquae gradus electronicus · Aquae potabilis · Aquae potabilis · Aquae vastitates Industriae · Muria solutiones

signantes mechanism

Diaphragma perficientur characteres

Bulla stricta shut-off - Weir consilium efficit positivas obsignationes etiam cum particulatis in suspensione

Nulla lacus caulis — sigilla dynamica inter fluida et atmosphaera nulla

Inline replaceable - Unionis consilium permittit diaphragma mutatione corporis valvae sine remotione a pipeline

Visual positio indicator - Handwheel ostendit aperta / clausa status procul

Dimensiva & ordinatio data

DN (mm)

15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100 .

DIN EN 558 Series 1

Max Aureus (handwheel)

10 Nm (DN15-50) · 18 Nm (DN65-100)

Vacuum rating

0.3 talea absoluta (EPDM diaphragma)

Institutionem guidelines

Utere filo sealant stamina masculina tantum - vitare contactus cum diaphragmate sealant
Suscipe limbis intra 300 mm nexum unionis ne inflexio accentus
Pro lineis horizontalibus constitue cum verticali stipite ad redigendum sedimentum depositionis in gurgite
Non utar fine-of-linea valvae sine amni auxilio
Acti pneumatici percolantur, lubricati aera 4-6 bar

Critica operating fines

Ne transgrediaris diaphragma temperatus rating - EPDM max 80°C, PTFE max 120°C
Not rated for vapor sterilitate super C ° C *
Vitare celeri pressura ambigua excedens I talea / secundo
Inutilis ad chlorinum gaseosum vel coactum acidum nitricum cum corpore UPVC
Non operantur handwheel ultra mechanica sistenda (proxime 2.5 vices a clauso ad apertum)

Ager fermentum dux

Valvae non omnino prope

Diaphragma extendi potest vel chemica inflata. Repone septum. Nam diaphragmata PTFE facies, deformatio frigidarum ceptum in aream gurgitem contactum.

Lacus a communione nut

Obstringere unionem nucem per manus plus 1/4 vertente corrigia detorquent. Noli praevidere — fila acerba fieri possunt. Inspice o-anulum seu gasket planam in medio unionis.

Hard handwheel gyrationis

Diaphragma potest adhaerere gurgite ex instrumentis vitreis. Flush with compatible solvent. Silicone adipe adpone ad stamina - adipe petrolei non uteris.

Reducitur in aperto loco fluxus

Handwheel potest plene retractari. Turn counterclockwise 2-3 additional vices. Si nulla emendatio, inspicias ob strages capi sub diaphragmate.
