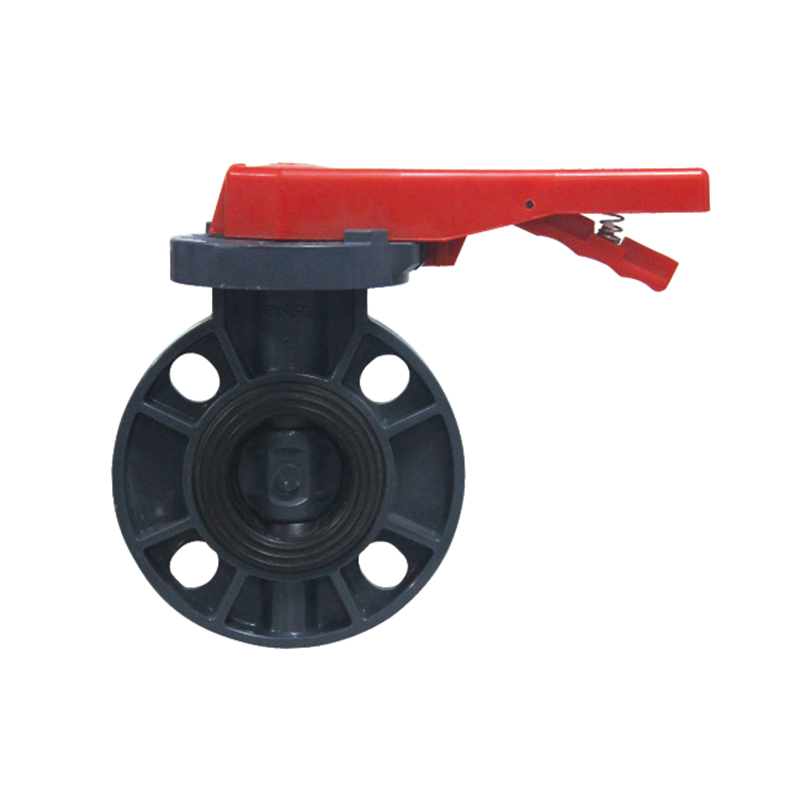

SCH8O/DIN UPVC/CPVC Palpate Papilio Valve

Valvae UPVC/CPVC papilionum manuale valde efficax et certa est umor machinae machinae ad varias applicationes industriales et constructiones dispositae. Media acida, alkalis et wastes aquae fluxum refrenans idoneum est.

Eius consilium levem ac facilem operationem efficit, eamque aptam ad institutionem in spatiis angustiis efficit. Flexilis apertio et claudendi actio, per ansam operata, permittit utentes ad fluxum facile componendum. Valvula obsignationem praebet perficientur, effluat efficaciter praeveniens et ad salutis stabilitatemque systematis praestandam. Repugnantia calidis et pressionibus altae operationes sub gravibus conditionibus stabilis adiuvant, eam late in curatione aquae, chemicae processui, petrolei et pharmaceuticae industriae adhibentur..

Contacta Nos

Praecedens：SCH8O/DIN UPVC/CPVC Gear Papilio Valve
Deinde：SCH8O/DIN UPVC/CPVC Ⅱ Ball Valve

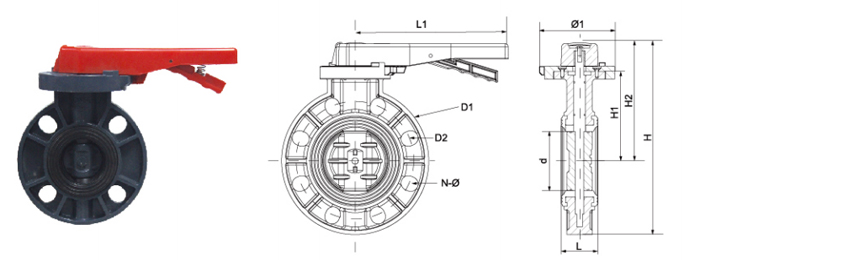

parametrum applicatio Normae Technicae

SIZE/NOM.		dn63	dn75	dn90	dn110	dn140	dn160	dn225
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
		(2)	(2-1/2")	(3)	(4")	(5")	(6)	(8")
D1	DIN	160	180	196	228	258	287	344
	ANSI	155	178	192	229	254	284	343
	JIS	120	140	150	175	210	240	290
D2	DIN	125	145	160	180	210	240	295
	ANSI	121	140	152	191	216	241	298
	JIS	73	90	105	132	158	186	238
N-Φ	DIN	4-Φ19	4-①19	8-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
	ANSI	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22
	JIS	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23
d		48	63	78	98	122	146	199
Φ1		124	124	124	124	170	170	170
H		223	245	270	308	352	382	452
H1		100	112	120	140	168	181	215
H2		143	155	172	194	223	239	280
L		43	46	49	54	64	70	88
L1		190	190	240	240	310	310	310

SCH80 / DIN · VECTIS OPERATED

UPVC / CPVC Palpate Gloria Valvae

Azymum · Lug · signaculum plenum · PTFE/EPDM Liner

SCH80/DIN UPVC/CPVC Palpate Butterfly Valvae est quarta pars fluxus ditionis machinae destinatae ob-off et suffocationis ministerium in systematibus exedentibus et alte puritatis fluidis. Ad signa ASTM SCH80 et DIN fabricata, haec lineamenta valvae discus qui 90° rotatur ad fluxum moderandum, cum vecte manubrium positionem visivam indicans. Corpus valvae in UPVC praesto est pro servitio chemica generali et CPVC ad applicationes temperaturas elevatas usque ad 93°C. Tibicen molles - in EPDM, PTFE vel Viton praesto - bulla stricta clausas per plenam pressionis range praebet. Laganum et lug figurationes permittunt pro servitio mortuo ad finem et facilem institutionem inter vexillum flangorum.

DN40-DN300

Magnitudo dolor

PN10-PN16

Pressura Rating

-20°C ad 93°C

CPVC Range

Vectis palpate

Operatio

◈

Liner signare

Repositorium linearium (EPDM, PTFE, vel Viton) sigillum strictum circa facies discus et linguae praebet, vias lacus removentes et sustentationem simplificantem.

◈

Chemical Compatibility

Corpora UPVC et CPVC amplo spectro resistunt acida, bases et salia. Materia linearia seligi potest ut certis chemicis expositio requisitis respondeat.

◈

Throttling Capability

Consilium papilio dat certae modulationis fluxus per ambitum rotationis 0-90°, moderamen flexibilitatem ultra simplicem servitutem.

◈

Wafer / Lug Options

Wafer style offert leve pondus, humilis sumptus inter flanges institutionem. Lug style dat servitutem mortuam ad finem et sectiones limbis amni solitudo.

Technical Specifications

Corpus Material UPVC· CPVC

Discus Material Firmus UPVC/CPVC · Ferrum ductile Coated (optional) back

Liner Material EPDM · PTFE · Viton (FKM)

Connection Types Laganum · Lug (DIN vel ANSI EXERCITATIO)

Signa ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16136

Palpate Type Vecte manubrio X, situ obfirmatis sera

Liner Electio Guide

EPDM Aquae, acida lenia, alcali usque ad 80°C

PTFE Impetus oeconomiae, menstruae, puritatis, usque ad XCIII°C

Viton (FKM) Hydrocarbona, olea, oxidizers validi, usque ad XC°C

Delectio lineria verificabitur contra chemiam et temperaturam specificam processus ut servitii vita et effectus obsignandi.

Applicationem Agri

◉

Processing chemica

Acidum et alcali translatio, systemata dosing, lineae reactor pascuntur

◉

Electronics & Semiconductor

Distributio aquae ultrapurae, chemica planarisatio mechanica (CMP) slurries

◉

Energy & Photovoltaics

Pugna electrolytica, cellula solaris etching, aquae refrigerationis nuclei

◉

Curatio aquae

Water aquarium, RO feed, desalinatio, aqua potabilis

◉

Pharmaceutical & Food

Deionized aqua, systemata CIP, processus lineae sanitatis

◉

Automotive & General

Pingere circulationem, partes lavationis, aquae frigidae, wastewater

Institutionem Praecipua

Wafer installation: Centrum valvae inter flanges. Seris et nucibus LABIUM aptam utere. Obstringere susque deque in patibulum exemplaris.
Lug installation: Bolte directe ad unam LANGUEM pro defunctis-finis servitii. Facies plena gaskets utere utrinque.
Signa Flanga: Compatible cum DIN PN10/PN16 vel ANSI Classis 150 flangum. Verificare fulmen alignment foraminis.
Discus positus: Discus debet esse in loco clauso durante institutione ad vitandum damnum liner.
Linea velocitatis: Media enim abrasiva, velocitas limitis ad 2 m/s ad vitam lineam extendit. Media enim munda, usque ad 5 m/s placet.
Actuator ascendens: Pro operatione automated, utere ISO 5211 codex ascendens. Aureus cognoscere requisita.

Critica Operating limites

Ne excedas 60°C corpora UPVC. CPVC max 93°C continua.
Non aestimantur vaporis operae vel cursus scelerisque celeri.
Vitare valvae operandi in 5-85% range aperta pro periodo extensa in instrumentis abrasivis.
Non utere EPDM liner cum hydrocarbonum menstrua, oleis vel oxidizeribus validis.
PTFE liner resistentiam abrasionis limitatam habet — non commendatur pro slurriis solidorum altorum contentorum.
Protege ab directa UV detectio. Utere materia UV confirmatae vel tunicae tutelae applica.
Maximam pressionem differentialem per discum in quolibet tortor non excedunt.

Communia Exitus & Solutions

Valvae difficile ad operandum

Liner ut tumeat vel discus ligans. Reprehendo liner convenientiam cum instrumentis. Caulis silicone-substructio uncto lubrico. Si resistentia perseveret, repone liner.

ultrices at LABIUM nexum

Clava LABIUM ad specificationem torquentur (typice 20-30 Nm pro DN50-DN150). Ut gasket superficies mundas et illaesas. Repone liner si LABIUM facies aedilis.

Lacus praeteritum discus in clauso situ

Inspice liner pro vestitu vel deformatione ad discum sessio. Repone liner si confectus. Pro liners PTFE, frigus fluxum temperaturis elevatis reprehendo.

palpate loco non densis

Represserat densis laminam vestimentis. Obstringere manubrium cochleae. Pro densis mechanism si confectus.

Hae palpebrae papilionis valvulae explicantur trans chemicam, metallurgicam, photovoltaicam, nuclei, lithium, semiconductorem electronicum, cibum, pharmaceuticum, automotivum, et curationem aquae industriae industriae ad liquores acido-alcali tractandos, aqua ultrapura, aqua potabilis, aqua electronic gradus, et aquae vastae aquae pharmaceuticae industriae.

Comitatus

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ita Sina SCH8O/DIN UPVC/CPVC Palpate Papilio Valve Nam cibum industria / Automotive / Electronic provisor et ad mensuram factum SCH8O/DIN UPVC/CPVC Palpate Papilio Valve Nam cibum industria / Automotive / Electronic officina. Anno MMVII condita, inquisitioni et evolutioni, fabricationi, venditioni et servitio tuborum industrialium CPVC et UPVC operam dantes. Societas plures certificationes adepta est, inter quas licentia productionis instrumentorum specialium, licentia hygienae productorum aquaticorum provinciae Zhejiang, certificatio systematis administrationis qualitatis IS09001, certificatio systematis administrationis environmentalis IS014001, et certificatio systematis administrationis salutis et securitatis occupationalis IS045001. Societas plus quam quinquaginta iura proprietatis intellectualis independentia et iura importationis et exportationis autogesta possidet. Ut producta varia et servitia meliora praebeat, societas technologiam provectam, apparatum instrumentorum, et materias primas singulares et systemata administrationis ex Germania et Civitatibus Foederatis introduxit. Per annos, producta nostra late adhibita sunt in transportatione per fistulas liquidorum acidorum et alcalinorum, aquarum purissimarum, aquarum potabilium, aquarum purarum gradus electronici, et aquarum residuarum industrialium in industriis chemicis, metallurgicis, photovoltaicis, energiae nuclearis, accumulatoribus lithii, semiconductoribus electronicis, cibis, medicinis, autocinetis, curationis aquarum industrialium, aliisque. In praesenti, ZHEYI Group plus quam triginta societates venditionum per totam regionem constituit, et omnia genera productorum in Europam, Americam, Asiam Meridionalem-Orientalem, aliasque terras et regiones exportantur, et ab clientibus domesticis et externis valde probantur.

Diploma Honoris

Nuntium

Ubi sunt SCH 80 UPVC Pipes in Applicationibus Industrialib...
Jul 30,2026
Processores chemici, aquae curationes operariorum, et facultates industriales specificant SCH 80 UPVC pipe ubicunque ratio limbis tenere debet pressioni internae altioris et resistendi infestantibus tech...
Disce plus
What Makes SCH 80 UPVC Pipe a Reliable Choice for High Pre...
Jul 23,2026
SCH 80 UPVC fistula construitur muro crassiore quam SCH 40 tibia in eodem extra diametrum, quae suam pressionem aestimationem movet et vexillum facit ut lineae industriales chemicae corrosivae, processus calidae fl...
Disce plus
Cur SCH 80 UPVC Fistula late in systemate Industrial pipin...
Jul 16,2026
Crassitudo parietis est unica species quae fistulam separat aestimavit ad pressionem industrialem ab uno usu residentialem destinato exigendo. SCH 80 UPVC pipe firmiter sedet in gravi officio lateris ill...
Disce plus

Nuntium relinquere

Stricta qualitas inspectio

Grex ZHEYI principio "qualitatis primae" adhaeret, apparatu internationaliter provecto et materiis crudis summae qualitatis utitur, omnes productionis nexus stricte moderatur, et se dedicat ad producta in processu producendo praestanti effectu et specie exquisita praebenda.

Societas apparatibus productionis modernissimis et materiis summae qualitatis utitur, inter quas Sekisui Iaponiae et Lubrizol Civitatum Foederatarum. "ZHEYI" technologiam productionis exquisitam cum administratione perita perfecte coniungit, et unumquodque productum stricto qualitatis examine subicitur — a productione, inspectione ad traditionem finalem — ut perfecta species et functionis coniunctio fiat.
Examen praecisionis perfunctionis

Apud ZHEYI, omne productum diligentissime fabricatur, non solum in exquisita forma aesthetica intendentes, sed etiam semper excellenti qualitati intrinsecae incumbentes. Diligentissimae probationes perfunctionis efficiunt ut productum stabilitatem et firmitatem etiam sub asperis condicionibus conservare possit.:

● Examen densitatis: Densitatem materiae metitur ad uniformitatem et stabilitatem structurarum confirmandam.
● Examen temperaturae mollitionis Vicat: gradum mollitionis materiarum sub condicionibus altae temperaturae aestimat ut facultas producti deformationi in variis condicionibus resistendi confirmetur.
● Examen furni: resistentiam caloris diuturnam simulat et facultatem producti ad altas temperaturas diu tolerandas comprobat.
● Examen hydrostaticum: Robur tuborum sub condicionibus altae pressionis aestimatur ut salus et firmitas producti confirmetur.
● Examen impactus mallei demittendi: Resistentiam impactus producti per translationem, institutionem et usum cotidianum experire.

SCH8O/DIN UPVC/CPVC Palpate Papilio Valve Scientia industriae

Quomodo recte eligere UPVC/CPVC manubrio papilio valvae ? Clavem parametri ac industriam applicationem dux

UPVC (pholyvinylum chloridum inplasticizatum) et CPVC (chlorinatum polyvinylum chloridum) caudae papilionis valvulae late adhibentur in multis industriis ob optimam corrosionem resistentiam, consilium leve et oeconomiam. Recta lectio requirit comprehensivam considerationem proprietatum materialium, ambitum operantium et necessitates industriae. Haec sunt cardinis delectu et analysi industria typica.

1. Key lectio parametri
Media convenientiae
UPVC apta est acida infirmis, basibus debilibus et aqua temperatura normali, dum CPVC resistentiam habet superiorem temperaturae (usque ad 90°C vel plura) et plus mordax sustinere potest instrumentis (ut acida contracta et menstrua).
Necesse est ad confirmandum num mediae partes (ut iones chloridi, menstruae organicae) cum materia valvae ferant.

Temperatus et pressura range
UPVC apta fere est pro 0°C~60°C, et extendi potest CPVC ad -10°C~90°C.
Pressura laborantis plerumque PN16 non excedit (1.6MPa) et eligenda indiget secundum pressionem systematis pipelini.

Valvae magnitudine et connexione modum
Communes diametri sunt DN15~DN600, typus linguae (ANSI/DIN vexillum) vel nexus typus laganum, quod congruit fistulae specificationibus.

Operandi modum
Manubrium papilionum valvae crebris aperiendis et claudendis manualibus aptum est. Si autocinetum autocinetum requiritur, gearbox vel pneumatica/electrica actuator eligi potest.

materia signantes
EPDM (aquarum resistens, acidum et alcali debile), FKM (acidi obsistens, acidum validum) vel PTFE (corrosio-repugnans, caliditas) secundum medium delectus.

II. Industria applicationem dux
1. Tutus aquam bibens
Applicata UPVC papilionum valvulae sanitate signa occurrunt (ut NSF/ANSI 61) et adhibentur in copia aquae municipalis et aqua purificatio fistularum plantarum.
Animadverte ad tolerantiam chlorinam et diuturnum contactum vitare cum disinfectantibus magno-contentatione, qui materiam canus causare possunt.

2. industria metallica
CPVC valvae aptiores sunt ad liquidum conditum et electroplatandum (ut acidum sulphuricum et acidum hydrochloricum) translationem, et UPVC in systematibus aquarum refrigerandis adhiberi possunt.

3. Photovoltaic
In curatione acidi et alcali liquoris in productione polysilicon vasto, CPVC resistentia melior est corrosio quam valvulae metallicae.

4. Power nuclei
Auxilia aquae refrigerationis vel aquae vastae radioactivae humilis-radialis certificationis resistentiae radiorum transeundi necesse est, et CPVC delecti solet ad stabilitatem augendam.

5. Electronic Semiconductor
Aquae ultrapurae (UPW) translationem nullam pollutionis metallicae requirit, et valvulae papilionis UPVC cum puritate EPDM annulis obsignandis inter se pares sunt.

6. Medicina
Aquae ad iniectionem (WFI) vel fistularum fluidorum mundarum, valvulae FDA vel GMP signa occurrere debent ad evitandas praecipitationes materiales.

7. Curatio Industrial aquae
UPVC aptum est osmosis reverse (RO) et systematibus aquarum emollitis; CPVC commendatur ad additionem agentis chemica (qualia sodium hypochloritis).

8. Industrial Wastewater
In metalli gravibus et vastitatis salsis, CPVC resistentia magis chemicae corrosionis quam UPVC habet.

III. Electio considerations
Usus nimis temperatus fuge: UPVC temperaturas deformare facile est, et CPVC operam dare debet ad stabilitatem longi temporis scelerisque.
Ambitus institutionis: Applicationes Foras tutelam UV (selectae corporis valvae griseo/nigrae), et operam ad humilitatis temperaturae fragilitatem in frigidis locis attendunt.
Sustentationem cycli: Regulariter cohibere gestationem anuli signandi ne medium crystallizationem vel materiam particulatam ne claudat laminam valvae.
