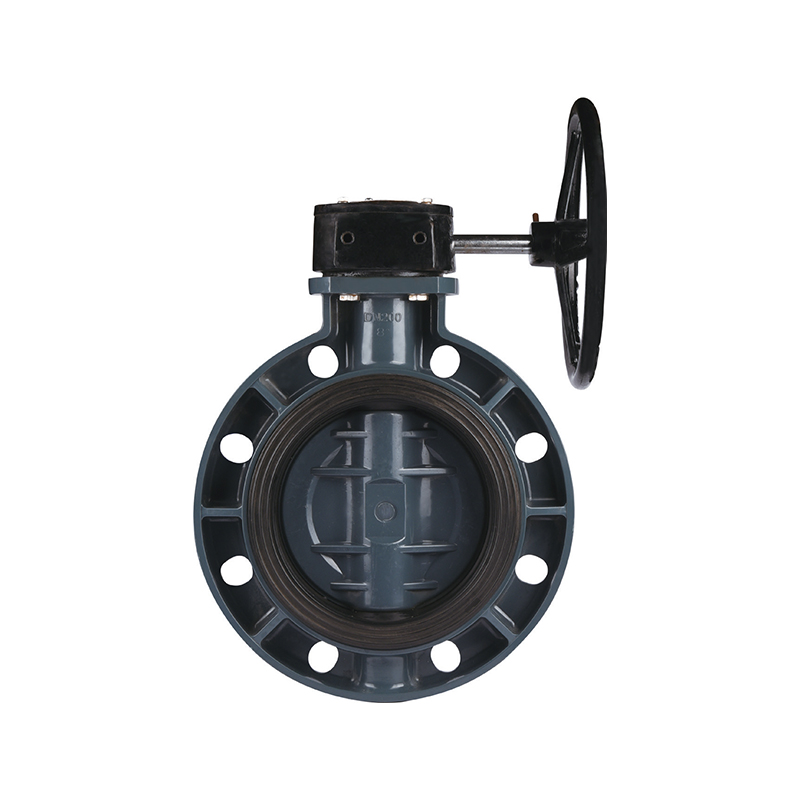

SCH8O/DIN UPVC/CPVC Gear Papilio Valve

SCH8O/DIN UPVC/CPVC Gear Papilio Valve

Valvula calces papilionum UPVC/CPVC altae efficientia et durabilis est fabrica fluidi temperantiae late adhibitae in curatione aquae, processus chemici et systemata HVAC. Eius consilium instrumentorum transmissionis rationem integrat, facilem et praecisam operationem procurans. Users valvae transitum facile componunt ad fluxum et pressionem fluidum moderandum.

Utrum in pipelinis industrialibus vel systematis aquae residentialibus copia, UPVC/CPVC calces papilionum valvae certae obsignationis effectus tradit.

Contacta Nos
parametrum applicatio Normae Technicae

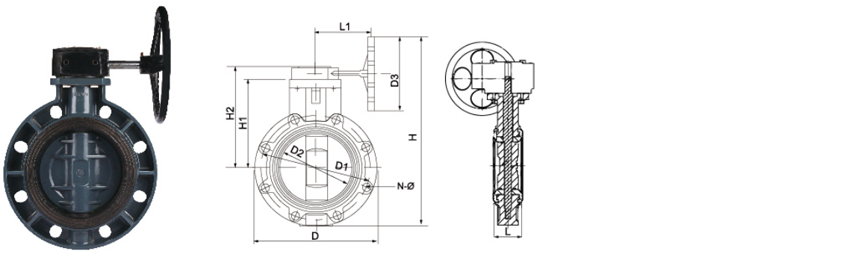

  • MENSURA / Nom

    dn160

    dn225

    dn280

    dn315

    dn335

    dn400

    (DN160)

    (DN200)

    (DN250)

    (DN300)

    (DN350)

    (DN400)

    (6)

    (8")

    (10")

    (12")

    (14")

    (16")

    D

    DIN

    288

    344

    412

    487

    512

    598

    ANSI

    284

    343

    406

    481

    535

    595

    JIS

    240

    290

    355

    400

    480

    540

    D1

    DIN

    240

    295

    350

    400

    460

    515

    ANSI

    241

    298

    362

    432

    476

    540

    JIS

    186

    238

    289

    341

    435

    495

    N-Φ

    DIN

    8-Φ23

    8-Φ23

    12-Φ23

    12-Φ23

    16-Φ25

    16-Φ27

    ANSI

    8-Φ22

    8-Φ22

    12-Φ24

    12-Φ24

    12-Φ29

    16-Φ29

    JIS

    8-Φ23

    12-Φ23

    12-Φ25

    16-Φ25

    16-Φ25

    16-Φ25

    D2

    146

    199

    246

    296

    328

    382

    D3

    260

    260

    280

    280

    280

    380

    H

    489

    552

    646

    710

    748

    895

    H1

    180

    215

    260

    285

    310

    350

    H2

    250

    285

    340

    365

    390

    460

    L

    70

    88

    98

    108

    125

    140

    L1

    200

    200

    220

    220

    220

    280

SCH80 / DIN · GEAR OPERATED
UPVC / CPVC Apparatus Papilio Valve
Wafer / Lug · Apparatus Manualis Actuator · Gravis Officium
The SCH80/DIN UPVC/CPVC Gear Butterfly Valve is a heavy-duty quarter-turn valve designed for precise flow control in large-diameter corrosive and high-purity fluid systems. Manufactured to ASTM SCH80 and DIN standards, this valve incorporates a manual gear actuator that provides mechanical advantage for smooth operation, particularly in larger sizes where direct lever operation becomes impractical. Mechanismus calces comprehendit plumam auto-obstructam quae positionem discus obtinet sub variis condicionibus fluxus. Corpus valvae in UPVC praesto est pro servitio chemica generali et CPVC ad applicationes temperaturas elevatas usque ad 93°C. Tibicen molles - in EPDM, PTFE, vel Viton oblatum - bulla stricta inclusum per plenam pressionis extensionem efficit. Laganum et lug figurarum flexibilitatem institutionem praebent, including facultatem serviendi ad finem mortui.
DN50-DN600
Magnitudo dolor
PN10-PN16
Pressura Rating
-20°C ad 93°C
CPVC Range
Apparatus Actuator
Operatio
01
Mechanica Commodum
The gear actuator provides high torque output with minimal operator effort, enabling smooth operation of large-diameter valves and precise throttling control.
02
Position Self-Locking
The worm-gear mechanism holds the disc position automatically without the need for additional locking devices, ensuring stable flow control under fluctuating line conditions.
03
Ratio liner signandi
The replaceable EPDM, PTFE, or Viton liner provides a tight seal around the disc and flange faces, eliminating leakage paths and simplifying field maintenance.
04
Chemical & Scelerisque Resistentia
CPVC corpora chimicis et temperaturis mordaces sustinent usque ad 93°C. Materia linearia seligi potest ut certis chemicis expositio requisitis respondeat.
Data technica
Corpus Material UPVC· CPVC
Discus Material Firmus UPVC/CPVC · Ferrum ductile Coated (optional) back
Liner Material EPDM · PTFE · Viton (FKM)
Connection Laganum · Lug (DIN vel ANSI EXERCITATIO)
Actuator Type Manual calces · Vermis calces auto-obstructio
Signa ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16136
Liner Compatibility
EPDM Aquae, acida lenia, alcali · Usque ad 80°C
PTFE Alchimicae impetus, menstrua, summa munditia · Usque ad XCIII°C
Viton (FKM) Hydrocarbona, olea, oxidizeri validi · Usque ad 90°C
Compatibilitatem liner cognoscere cum processu specifico chemiae et temperatura operandi ante institutionem.
Industriae Applications
Chemical & Metallurgy
Acidum magnae-diametri translatio, distributio caustica, linearum reactor pascentium, balneum circulationis servantur
Electronics & Semiconductor
Distributio aquae ultrapurae, planarizatio mechanica chemica, scamnum humidum copia linearum
Energy & Photovoltaics
Pugna electrolytica translatio, cellula solaris etching, aqua refrigerans nuclei, muria tractatio
Curatio aquae
Tractatio wastewater, RO feed, desalinatio, distributio aquae potabilis, colum backwash
Pharmaceutical & Food
Aquae iungantur DI, CIP lineae return, sanitariae processus lineae, ingrediens translationem
Automotive & General
Pinge circulationem, partes lavationis, systematis aquae refrigerationis, aquae vastae industriae
Institutionem & Operationem
  • Wafer installation: Centrum valvae inter flanges. Utere fulmina rectae longitudinis et gradus. Obstringere scutis aequabiliter in cruce exemplar ad certum torquem.
  • Lug installation: Bolte directe ad unam LANGUEM pro defunctis-finis servitii. Facies plena gaskets utrinque valvae utere.
  • Discus positus: Instrue discus leviter apertus (5-10°) ad protegendum liner a compressione damnum in constringendo LABIUM.
  • Apparatus actus: Mechanismus sui densis locum tenet. Calces ultra mechanicam sistere noli cogas.
  • Linea velocitatis: Media abrasiva, velocitas limitis ad 2 m/s. Pro humoribus puris, usque ad 5 m/s placet.
  • Operatio periodica: Cycle valvae quarterly ne sedes in applicationibus usui humili adhaereat. Uncto ad machinam machinam quotannis adhibe.
Restrictiones criticae
  • Ne excedas 60°C corpora UPVC. CPVC max 93°C continua. Non excedunt liner temperatus rating.
  • Not rated for steam service. Scelerisque cursus fuge celeri, et subito nixus aestuat.
  • Non utere EPDM liner cum menstrua hydrocarbona, oleis vel agentibus oxydizantibus validis.
  • PTFE liner resistentiam abrasionis limitatam habet — non commendatur pro solidis slurriis summus.
  • Vitare valvae operandi continue in 5-85% range aperta cum instrumentis laesurae.
  • Tuere corpus valvae a nudatione directa UV. Utere materia UV confirmatae vel tunicae tutelae applica.
  • Maximam pressionem differentialem per discum operantem non excedunt.
Troubleshooting Guide
Apparatus actus difficile ad vertere
Liner tumens, vel discus ligans. Reprehendo media convenientiae. Mechanismum calces praeunge cum uncto commendatur. Si resistentia persistit, inspice linearium vel tumorem vel deformationem.
ultrices at LABIUM nexum
Repagula requirere retorquere. Perscriptio torques valores — typice 20-35 Nm pro magnitudine pendentes. Comproba gasket superficies mundae sunt. Restituo liner si LABIUM facies corrumpitur.
Lacus praeteritum discus in clauso situ
Inspice liner pro vestitu vel deformatione ad discum sessio. Repone liner si confectus. Pro liners PTFE, deformatio frigoris fluxus temperaturis elevatis reprehendo.
Position indicator non varius
Recalibrate positionem indicator in calces actus. Ut discus plene clausus est antequam componit. Verificare mechanism backlash calces intra fines acceptabiles est.
Comitatus
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ita Sina SCH8O/DIN UPVC/CPVC Gear Papilio Valve Nam cibum industria / Automotive / Electronic provisor et ad mensuram factum SCH8O/DIN UPVC/CPVC Gear Papilio Valve Nam cibum industria / Automotive / Electronic officina. Anno MMVII condita, inquisitioni et evolutioni, fabricationi, venditioni et servitio tuborum industrialium CPVC et UPVC operam dantes. Societas plures certificationes adepta est, inter quas licentia productionis instrumentorum specialium, licentia hygienae productorum aquaticorum provinciae Zhejiang, certificatio systematis administrationis qualitatis IS09001, certificatio systematis administrationis environmentalis IS014001, et certificatio systematis administrationis salutis et securitatis occupationalis IS045001. Societas plus quam quinquaginta iura proprietatis intellectualis independentia et iura importationis et exportationis autogesta possidet. Ut producta varia et servitia meliora praebeat, societas technologiam provectam, apparatum instrumentorum, et materias primas singulares et systemata administrationis ex Germania et Civitatibus Foederatis introduxit. Per annos, producta nostra late adhibita sunt in transportatione per fistulas liquidorum acidorum et alcalinorum, aquarum purissimarum, aquarum potabilium, aquarum purarum gradus electronici, et aquarum residuarum industrialium in industriis chemicis, metallurgicis, photovoltaicis, energiae nuclearis, accumulatoribus lithii, semiconductoribus electronicis, cibis, medicinis, autocinetis, curationis aquarum industrialium, aliisque. In praesenti, ZHEYI Group plus quam triginta societates venditionum per totam regionem constituit, et omnia genera productorum in Europam, Americam, Asiam Meridionalem-Orientalem, aliasque terras et regiones exportantur, et ab clientibus domesticis et externis valde probantur.

Diploma Honoris
  • ISO (IX) I: MMXV
  • ISO (XIV) I: MMXV
  • ISO (IV) DI: MMXVIII
  • ISO (IV) DI: MMXVIII
  • ISO: 45001-2018 en
  • National High-Tech Enterprise
  • Certificatorium
  • Certificatorium
Nuntium
Nuntium relinquere
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Stricta qualitas inspectio

    Grex ZHEYI principio "qualitatis primae" adhaeret, apparatu internationaliter provecto et materiis crudis summae qualitatis utitur, omnes productionis nexus stricte moderatur, et se dedicat ad producta in processu producendo praestanti effectu et specie exquisita praebenda.

    Societas apparatibus productionis modernissimis et materiis summae qualitatis utitur, inter quas Sekisui Iaponiae et Lubrizol Civitatum Foederatarum. "ZHEYI" technologiam productionis exquisitam cum administratione perita perfecte coniungit, et unumquodque productum stricto qualitatis examine subicitur — a productione, inspectione ad traditionem finalem — ut perfecta species et functionis coniunctio fiat.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Examen praecisionis perfunctionis
    Apud ZHEYI, omne productum diligentissime fabricatur, non solum in exquisita forma aesthetica intendentes, sed etiam semper excellenti qualitati intrinsecae incumbentes. Diligentissimae probationes perfunctionis efficiunt ut productum stabilitatem et firmitatem etiam sub asperis condicionibus conservare possit.:

    ● Examen densitatis: Densitatem materiae metitur ad uniformitatem et stabilitatem structurarum confirmandam.
    ● Examen temperaturae mollitionis Vicat: gradum mollitionis materiarum sub condicionibus altae temperaturae aestimat ut facultas producti deformationi in variis condicionibus resistendi confirmetur.
    ● Examen furni: resistentiam caloris diuturnam simulat et facultatem producti ad altas temperaturas diu tolerandas comprobat.
    ● Examen hydrostaticum: Robur tuborum sub condicionibus altae pressionis aestimatur ut salus et firmitas producti confirmetur.
    ● Examen impactus mallei demittendi: Resistentiam impactus producti per translationem, institutionem et usum cotidianum experire.

SCH8O/DIN UPVC/CPVC Gear Papilio Valve Scientia industriae

Quomodo ponere UPVC/CPVC calces papilio valvulae ? Communia vitia et mores ad vitam prorogandam

UPVC (plasma chloridum polyvinylum) et CPVC (chlorinatum polyvinylum chloridum) calces papilionis valvulae late adhibentur in multis industriis ob optimam corrosionem resistentiam, consilium leve et oeconomiam, inclusa aqua tuta bibendi, metallurgia, photovoltaica, nuclei potentia, electronica semiconductores, medicina, aquae industriae curationes, aquae vastitatis industriae. Attamen problemata qualia gerunt, lacus vel operandi pauperes in usu diuturno fieri possunt. Rationabilis sustentatio et fermentum vitae valvae signanter extendere possunt.

I. Quotidie sustentationem mensurae

1. inspectionem et purgatio
Tutus aqua potus & curatio aquae industrialis: Valvula continuatur cum aqua, quae chlorinum vel immunditiam diuturna est. Inhibere necesse est utrum ypostasis vel biofilis intra corpus valvae sit ne obstructio vel corrosio sit.
Electronic semiconductor & industria pharmaceutica: aqua summus puritatis vel systematis chemicae partus opus est ut valvulae a contaminatione particulae sint liberae ac regulariter cum aqua deionizata vel solventibus componibilibus rubeant.
Metallurgia & vastitas industrialis: media contenta acidica vel alta solida sunt prona ad scandentem in valvae sede vel papilio superficiei laminae, et purgatio manualis in shutdown requiritur.

2. Gearbox lubricatio et operatio test
Machina tradenda calces regulariter repletus est adipe cibo-gradu (qualis est industria aquae potus) vel ducatus chemica corrosio-repugnans (sicut industria chemica et wastewater curationis industriae).
Valvae manually pluries agunt ut lenis aperiendi et claudendi et vitandi valvae valvae (nuclei potentia industriae summae requirantur ad valvae fidem et strictam probationem requirit).

Sigillum 3. inspectionem et postea
Sigilla valvularum EPDM vel FKM UPVC/CPVC prona sunt ad senescentes in calidis temperaturis vel in mediis chemicis validis (qualia servantur humores in industria photovoltaica et agentia in industria semiconductoris notificantes). Commendatur eas reponere singulis annis 2-3.
Si lacus internus inveniatur (qualia sunt requisita stricte signandi in industria pharmaceutica), necesse est statim inspicias num superficies signandi confecta sit vel deformata.

Ⅱ. Communes delicta et solutiones

1. Et valvae non possunt omnino claudi (lacus internus)
Ratio: Papilio bracteae cinguli, anulus sigillum anulum vel crystallizationem medium (ut depositio salis in vastitate industriae).
Solutio: accinge gearbox modum cochleae, locum annulum signaculum, vel disgregate et munda papilionem laminam (applicabilis ad humores corrosivorum in industria metallica).

2. augeri operating Aureus vel vallum
Ratio: Inopia lubricationis in gearbox, rubigo in caule valvula (requiritur rubigo anti-thesis ad systemata aquarum refrigeranda in industria nuclei) vel adhaesio medii (ut syrupi humores in industria pharmaceutica).
Solutio: Tersus et praelinm plectrum truncum, et reprehendo an ingressui gearbox aqua (procuratio designatio requiritur ad valvulae institutionis velit in industria photovoltaica).

3. torrent vel deformis valvae corpus
Ratio: CPVC valvae temperaturae aestimatae (plerumque ≤90°C) in caliditas caliditas excedit (ut summus temperatus circulatio aquae ultrapurae in semiconductore industriae), vel valvae UPVC vi externa impacta (ut accentus mechanica in tibiis vastitatis industrialis).
Solutio: Restituo valvulae CPVC vel FRPP cum resistentia superiori temperie et subsidio pipelino roborandi.

4. defectum Gearbox
Ratio: Diu terminus expositionis ad ambitus humidos (sicut aqua curatio plantarum bibens) causat anni interiores rubiginem, vel crebra operandi causas gerunt.
Solutio: Elige exemplar ferro immaculatum gearbox, vel upgrade ad calces anti-corrosionis obductis (aptis missionibus ut potentiae nuclei summus postulatis).

III. Clavis modos extendere vitam

Apta instrumentorum communicationis socialis notae:
CPVC PTFE sigilla in ambitibus acidis/alkalinis validis adhibentur (ut liquidum electronicum semiconductorem etching);
Summus aqua puritas (pharmaceutica, photovoltaica) vitant utentes lubricantes additamenta metallica continentes.

Institutionem et operationem normatum:
Vitare vis pipelines depravatio valvae corporis (quaestio communis in curatione aquae industrialis);
Virtus nuclearis industria pressionis probata secundum ASME signa stricte praestare debet.

Praecaventur consilium sustentationem:
Compesce signationem rationum salvarum aquarum bibendi per sex menses;
Mundus et scandet valvulae quaelibet plagae aquae vastae industriae tractandae.

IV. Speciales considerationes in industria applicationes

Photovoltaici & semiconductores electronici: Valvulae nullis metallicis requisitis occurrere debent ne aquam ultrapuram contaminaret.
Potentia nuclei: Select CPVC materias quae senescit radiophoni repugnant, et probationem non perniciosam (ut ultrasonica probatio) regulariter faciunt.
Medicina & Cibus: Valvulae FDA vel EHEDG parere debent certificatione ad munditiem et sterilitatem invigilandum.

Ne omittas! Nobiscum contactum fac ut novissima nuntia cognoscas!
