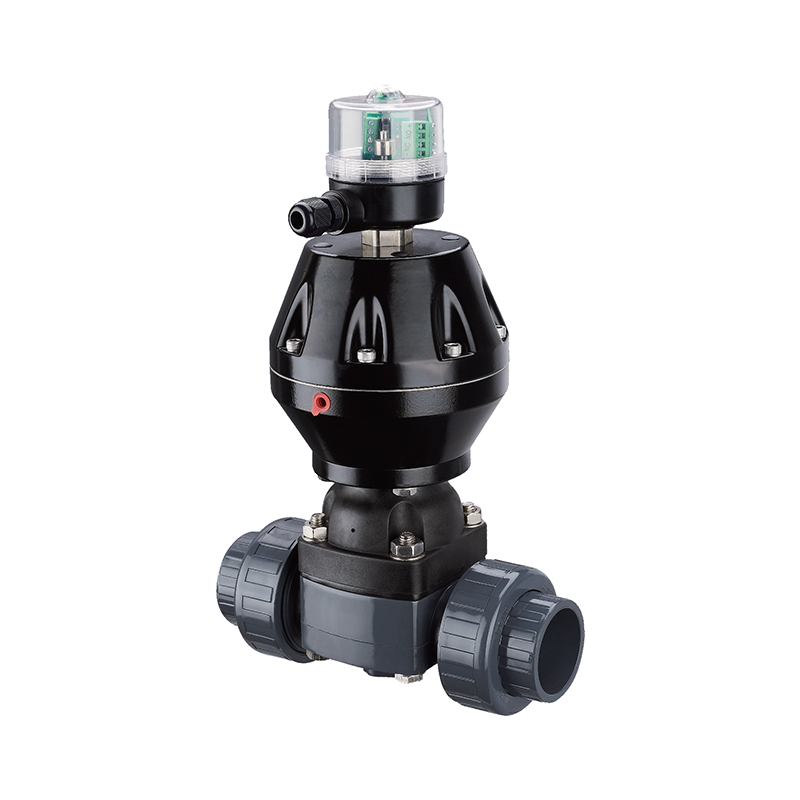

SCH8O/DIN Pneumatica UPVC Duplex agitatus Diaphragma Valve

Pneumatica UPVC valvula duplex diaphragmate agitata fit ex materia UPVC, resistentia corrosionis et notas leves reddens. Duplici consilio agitato pneumatice operato, valva valde flexibilis et certa est. Operatur secundum vim pneumaticam et motum diaphragmatis elevantis. Aerem fontem moderando ad impressionem in aere cubiculi mutandam, diaphragma sursum et deorsum movetur, valvae aperiendi et claudendi capacitatem. Communiter adhibetur in applicationibus quae corrosionem resistentiae et fluidi temperantiae requirunt, ut in chemicis, pharmaceuticis, et cibi processui industriis. Valvae notae simplicem structuram, humilem sustentationem gratuita, intervalla sustentationem extensam. Imperium suum praecise fluere facit aptam variis instrumentis fluidis.

Contacta Nos

Praecedens：SCH8O/DIN Pneumatica UPVC Flange Diaphragma Valve
Deinde：SCH8O/DIN UPVC/CPVC Electric Papilio Valve

parametrum applicatio Normae Technicae

Pneumaticum valvae UPVC dual-iatus diaphragmatis notum est quod diaphragma separat cavum interiorem valvae inferioris corporis ab interiore cavitate valvae superioris operculi, ita ut valvae caulis, valvae discus aliaeque partes supra diaphragma locatae a medio non corrogantur, et structura sigilli omittitur, et nulla media lacus occurrit. Partitio interior cavitatis est diaphragma e rubber aut plastic sigillo molli confectum, quod bonum obsignationis effectum habet.

NO	Nomen	Materia
1	Corpus	UPVC
2	Diaphragma	EPDM
2a	Copy	EPDM
3	Disc	NILO
4	Cover	UPVC
5	Stem	2Cr13
6	Caule nut	HPb59-1
7	Cylindrus	Aluminium alloy
8	Cap	Plastic

SIZE/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1)	(1-1/4")	(1-1/2")	(2)
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6

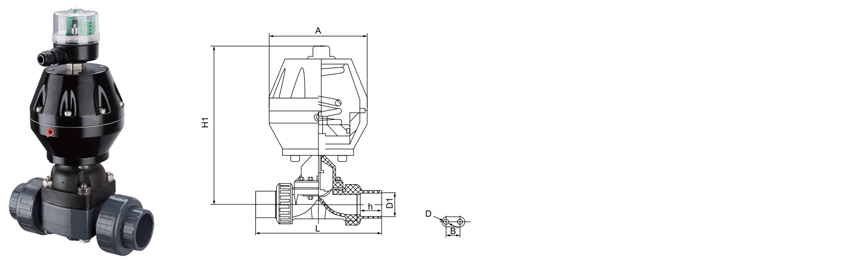

	Magnitudo (mm) vexillum	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Reference	H1	195	200	210	228	240	290
	Reference	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · DIAPHRAGM · DUAL GESTATIO

Pneumaticus UPVC Diaphragmaa Valve Duplex agitatus

F. type · Packless · Tandem actus · PN10

SCH8O/DIN Pneumatica UPVC Valvula duplex agitata Diaphragmate valvula pneumatice operata est valvae clausae pro limbis industrialibus systemata mordax liquores, aqua ultrapura et wastes aquaticas tractantes. Diaphragma flexibile compaginatum inter corpus et mitram solum obice movens format, ideo media caulem, actuatorem vel atmosphaeram non attingit. Duplex configuratione agitata utitur duabus unitatibus actuum pneumaticorum in caule communi, sino duo corpora valvae ab unico signo cum ictu synchroniso agi. Corpus UPVC dat resistentiam chemica in acido, alcali et sale. Geometria gurgites rectum praebet-per viam apertam et positive claudendo contra solida suspensiva.

DN15-DN100 Nomen magnitudine

PN10 Pressura genus

0-60°C UPVC servitium

4-6 bar Aeris copia

Packless Construction

Diaphragma separat caulem et actus a medio. Non est sigillum dynamicum, ut emissio fugitivarum viae per sarcinam consilio potius tolluntur quam sustentatione moderantur.

Dual Drive on One Caule

Actuatio pneumatica duae unitates communem caulem habent, corpora valvae geminae ex uno signo ditionis agentis. Plaga mechanice conformatur, ut puncta solitarii geminata aperta et inter se cohaereant sine logica separata.

Solida Tolerantia in clausurae

Geometria Weir claudit contra particulas suspensas loco eas inter pilam et sedem captando. Hoc consilium efficit operabile in officio slurry-adiacentibus ubi subsellia alvi vel impedita usuri erant.

Ager Replaceable Diaphragmate

Diaphragma utilissimum est indumentum componentium, repositum sine corpore e pipelino remoto. Scopus shutdown limitatur ad lineam secludendam et mitram tollendam.

Valvae Construction

Corpus materiale UPVC

Genus corporis F. genus, rectum per

Diaphragma optiones EPDM · PTFE versis EPDM · FKM

Connection Socket · Flanged DIN PN10 · Threaded

Design reference DIN EN 16139 · ISO 21787 · ASTM D1784

Actus et Imperium

Coegi configuratione Duplex pulsus tandem unitatibus

Aeris copia 4-6 bar, filtered and dry

Munus Communiter occlusum · Communiter apertum · Duplex agens

Imperium interface Valvae solenoides, modo 3/2 vel 5/2

Commentarium Position terminus permutat ad libitum

Accessories Aer filter ordinator · Manual override

Diaphragma Electio Matrix

Diaphragm Media convenientia Temp laquearia vita cycle

EPDM Acida, alcali salia, aqua scatere, wastewater 60°C Summus

PTFE ora EPDM Acida valida, menstrua, summa castitatis media 60°C Moderatus

FKM Agentia oxidizing, hydrocarbona, media chlorinata 60°C Moderatus

Diaphragma electio confirmari debet contra processum medium, attentionem, et temperaturam operantem ante remissionem ordinis. Tectum corpus materiale ecclesiam rating regit.

Industria Coverage et Processus Media

Chemical & Metallurgy Acidum et alcali translatio, lineae dosing, circuitus servantur, pascuntur gerentes

Photovoltaic & Lithium Etching balneum circulatio, translatio electrolytici, muria et tractatio gerens

Nuclei & Power Auxiliaris Auxilia refrigerandi loramenta, aqua deminuta, infusione chemicae lineae

Electronic Semiconductor Aquae ultrapurae distributio, aqua gradus electronicus, scamnum humidum copia

Cibus & Pharmaceutical Aqua potabilis, aqua mundata, cip copia et loramenta reditus

Automotive & Industrial Water Partes lavare, circulationem pingere, vastitas aquae neutralisationi industriae

Requisita mandans

Confirmare corpus nexum genus, magnitudinem nominalem et materiam diaphragmatis contra fistulam isometricam ante emissionem partus.
Comprobare aeris copiam pressionis in actuatoris limbum sub conditionibus effluentibus; amplitudo stata est 4-6 vectis ad valvulam.
Instrue plectrum verticalem ubi fieri potest, et confirma orientationem gurgitem relativum ad directionem fluere.
Cycla corpora gemina per ictum pneumatice plenum et motum caulis communis synchronizatum confirmant.
Pone valvae solenoid munus et confirmant deficient positione par plantae salutem postulationem.
Record diaphragma institutionis date super tag sustentationem pro cyclo vitae vestigia.

Applicationem limitibus

UPVC ministerium corporis laquearia LX°C est. Hunc valorem noli excedere etiam ubi aestimationem diaphragmatis altiorem apparet.
Pressura rating est PN10 temperatus ambiens; derate iuxta editam curvam pressionis temperaturae.
Non destinatus ad ministerium vaporis vel ad officium currendi scelerisque celeri.
Noli utere cum acida contracta oxidizationis ut acido nitrico supra 15% in corpore UPVC.
Aeris copia must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Actus ultra non operabitur ictum aestimavit; super- itio diaphragmate contra gurgitem comprimit et breviat vitam serviendi.
Installatio velit requirit UV stabilizationem corporis vel tunicam tutelam externam.

Procurement and Engineering Questions

Quid significat in praxi duplex figuratio agitata?

Actio pneumatica duae unitates in caule communi ascenduntur et simul operantur, duo valvulae diaphragmatis corpora ex uno signo dicione agitantes. Hoc adhibetur ubi puncta solitudo paribus aperiri vel claudere debet in synchronisationi, ut copia et crurum ansa remittere, vel ubi superuacua clausura requiritur in linea una processus.

Quae notitia requiritur ad ferenda sententia?

Praebere magnitudinem nominalem, genus nexum corporis, diaphragmatum materiam, aeris copiam pressionem, positione deficientem requisitam (normaliter clausam, normaliter apertam, vel duplicem actionem), processum medium et concentratio, temperatura operantem, et an duplex acti ordo duas lineas separatas vel duo puncta in eadem linea impellat. Quantitas ac traditio schedule requiruntur ad aestimationem commercialem.

Quoties saeptum reponi debet?

Substitutio intervalla dependent ab cyclo frequentia, media irascibili, et temperatura operante. In continuo chemico officio dosing, interstitium repositum designatum typice ab cyclo-vita data pro determinato diaphragmate componitur. Diaphragma inspiciendum est in singulis fenestrae conservationis cycli computatis, et reponi debet si deformatio visibilis, tumor vel detrimentum obsignationis in gurgite.

An materia et test testimonia suppleverunt?

Testimonia conformitatis referentia DIN EN 16139, ISO 21787, et ASTM D1784 ut norma eduntur. Batch-gradus materialium relationum, putamen et tabulae testium sigillum, ac actus functionis schedae testium in promptu sunt in petitione fasciculorum documentorum projectorum.

Num plectrum suppleri potest pro instrumentis slurriis vel solidis afferentibus?

Consilium gurgites diaphragmatis solidorum magis suspensorum quam pila aut consilia papilionum tolerat, quia clausura a sede proxima alvi non pendet. Sed abrasive solidorum diaphragmate diaphragmate accelerant. Instrumentis instrumentorum ad significantes abrasive contentas, diaphragma compositum specificare et intermedium substituendi decretorium minuere. Consule officinam cum particula magnitudinis distributione et solidorum attentione pro certa commendatione.

Comitatus

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ita Sina SCH8O/DIN Pneumatica UPVC Duplex agitatus Diaphragma Valve Nam cibum industria / Automotive / Electronic provisor et ad mensuram factum SCH8O/DIN Pneumatica UPVC Duplex agitatus Diaphragma Valve Nam cibum industria / Automotive / Electronic officina. Anno MMVII condita, inquisitioni et evolutioni, fabricationi, venditioni et servitio tuborum industrialium CPVC et UPVC operam dantes. Societas plures certificationes adepta est, inter quas licentia productionis instrumentorum specialium, licentia hygienae productorum aquaticorum provinciae Zhejiang, certificatio systematis administrationis qualitatis IS09001, certificatio systematis administrationis environmentalis IS014001, et certificatio systematis administrationis salutis et securitatis occupationalis IS045001. Societas plus quam quinquaginta iura proprietatis intellectualis independentia et iura importationis et exportationis autogesta possidet. Ut producta varia et servitia meliora praebeat, societas technologiam provectam, apparatum instrumentorum, et materias primas singulares et systemata administrationis ex Germania et Civitatibus Foederatis introduxit. Per annos, producta nostra late adhibita sunt in transportatione per fistulas liquidorum acidorum et alcalinorum, aquarum purissimarum, aquarum potabilium, aquarum purarum gradus electronici, et aquarum residuarum industrialium in industriis chemicis, metallurgicis, photovoltaicis, energiae nuclearis, accumulatoribus lithii, semiconductoribus electronicis, cibis, medicinis, autocinetis, curationis aquarum industrialium, aliisque. In praesenti, ZHEYI Group plus quam triginta societates venditionum per totam regionem constituit, et omnia genera productorum in Europam, Americam, Asiam Meridionalem-Orientalem, aliasque terras et regiones exportantur, et ab clientibus domesticis et externis valde probantur.

Diploma Honoris

Nuntium

UPVC et CPVC Valvulae: Potius fluunt Imperium in Chemical ...
Nov 03,2026
Primum signum est, lineam chemica imperium amittere, raro fistulam ruptam esse. Valvula est quae adhuc versatur sed non amplius occludit, vel manubrium quod nunc duabus manibus ad movendum eget. In a 5...
Disce plus
Quomodo CPVC Fittings Manufacturers Perficite Qualitas: Pr...
Oct 30,2026
A chlorinata polyvinylum chloridum (CPVC) conveniens quod perscriptio visualis transit, in prima linea chemica calida adhuc deficere potest, si compositum degradatum in corona, si nervus profunditas infra minimum e...
Disce plus
Re nobis Socket Schedule 80 CPVC Fittings: Quod Articulus ...
Oct 28,2026
Post vel Socket: Duae Vias CPVC iungi cedula LXXX Quaestio plerumque de superficiebus post tibiam spec- iam posuit. Praefectus plantarum machinalis vel sustentationis Schedulam 80 CPVC eligit ad resistentiam ...
Disce plus

Nuntium relinquere

Stricta qualitas inspectio

Grex ZHEYI principio "qualitatis primae" adhaeret, apparatu internationaliter provecto et materiis crudis summae qualitatis utitur, omnes productionis nexus stricte moderatur, et se dedicat ad producta in processu producendo praestanti effectu et specie exquisita praebenda.

Societas apparatibus productionis modernissimis et materiis summae qualitatis utitur, inter quas Sekisui Iaponiae et Lubrizol Civitatum Foederatarum. "ZHEYI" technologiam productionis exquisitam cum administratione perita perfecte coniungit, et unumquodque productum stricto qualitatis examine subicitur — a productione, inspectione ad traditionem finalem — ut perfecta species et functionis coniunctio fiat.
Examen praecisionis perfunctionis

Apud ZHEYI, omne productum diligentissime fabricatur, non solum in exquisita forma aesthetica intendentes, sed etiam semper excellenti qualitati intrinsecae incumbentes. Diligentissimae probationes perfunctionis efficiunt ut productum stabilitatem et firmitatem etiam sub asperis condicionibus conservare possit.:

● Examen densitatis: Densitatem materiae metitur ad uniformitatem et stabilitatem structurarum confirmandam.
● Examen temperaturae mollitionis Vicat: gradum mollitionis materiarum sub condicionibus altae temperaturae aestimat ut facultas producti deformationi in variis condicionibus resistendi confirmetur.
● Examen furni: resistentiam caloris diuturnam simulat et facultatem producti ad altas temperaturas diu tolerandas comprobat.
● Examen hydrostaticum: Robur tuborum sub condicionibus altae pressionis aestimatur ut salus et firmitas producti confirmetur.
● Examen impactus mallei demittendi: Resistentiam impactus producti per translationem, institutionem et usum cotidianum experire.

SCH8O/DIN Pneumatica UPVC Duplex agitatus Diaphragma Valve Scientia industriae

Quam eligere diaphragma valvulae pneumaticae UPVC in chemicis et environmental tutela industriis?

Diaphragma valvulae pneumaticae UPVC dual-coegiae late adhibentur in tutela chemica, environmental tutela ac multae industriae altae postulant ob obsistentiam earum optimae corrosionis, certae signationis et notae leves. Haec sunt puncta delectu et analysi missione typica diversarum industriarum;

1. Tutus aqua & aqua bibens
Electio puncta: Valvae corporis valetudinis gradus valetudinis signa (ut FDA, NSF certificatione) occurrere debent ut nulla gravis metalli praecipitatio sit; consilium dual-coegi impedire potest contagione medium regressum.
Applicationem missiones: aqua planta disinfection ratio, pura aqua partus pipeline, communitas aquarum ornatum.

2. Industria Metallurgia (Metallurgia)
Lectio puncta: UPVC sustinere oportet aquam vastitatem acidic/alkaline excoquunt (ut acidum sulphuricum, medium acidum hydrofluoricum); pneumatica coegi apta est ad remotum imperium processuum officinarum summus temperatus.
Applicationem missiones: servantur linea vastum liquoris curatio, electroplatandi wastewater missionem, refrigerationem aquae circulationem systematis refrigerandi.

3. Photovoltaic & Electronic Semiconductor
Electio puncta: Ultra-alta puritas requisita, valvulae particulas decidere non debent; resistentia acidi hydrofluorici UPVC apta processibus purgandis laganum est.
Applicatio missionum: Acidum photovoltaicum silicon-

4. Power nuclei
Electio puncta: Opus est radiophonico-repugnanti materiali probationi transeundum; structura dual-coegi nulla lacus vasti liquidi nuclei efficit, et actuatores pneumatici probationem certificationem explosionem requirunt.
Missiones applicationes: curatio aquae humilis radioactivae vastitatis, fistulae coolant, systemata nuclei reprocessandi.

5. Medicina
Lectio puncta: Murus valvae corporis interior levis est et angulos mortuos habet ad incrementum microbialem vitandum; UPVC compatitur cum ethanolo, sodio chloridi et aliis agentibus.
Applicatio missionum: systema aquaticum pharmaceuticum purificatum, linea asetica implens, CIP (in loco purgatio) pipelinum.

6. Industrial aqua curatio & Wastewater
Electio puncta: Pro vastitate aquae quae chlorinum, altum sal vel organicum solventes continentur, necesse est valvae UPVC crassae corpus eligere; imperium pneumaticum cum PLC coniungi potest ut dosing latae sententiae consequi possit.
Missiones applicationes: desulfurization vastitas aquae in plantis potentiae, neutralisatio lacus in plantis petrochemicis, et tingunt vastitatem aquae missionem in industria imprimendi et tingendi.

Proposita lectio generalis
Media corrosiva: Confirma resistentiam chemica UPVC (ut acidi hydrochlorici, sodium hypochlori etc.);
Particula content: Commendatur cavitatem valvae rutilant functioni addere pro humoribus solidis contentorum altorum;
Automation requisita: Prioritize usum positioners intelligentium accommodare ad DCS/SCADA systema integrationem.
