SCH8O/DIN UPVC/CPVC Electric Papilio Valve

Valvae electrica papilionum structuram simplicem, parvam molem, leve consilium et materialem consummationem humilem habet. Minutum est parvum torquem incessus, facilem et facilem ad operandum faciens. Plectrum fluxum praebet facultatum ordinandi et obsignandi effectus, assequendi bona signandi sub condicione humilitatis pressuris. Ex nexu methodo, valvulae papilionum electricae pro genere vel laganum laganum generari possunt; methodum impellendo, manuale, pneumatico vel electrico esse possunt; per structuram, possunt esse discus eccentrici typus, verticalis catillus typus, laminae genus inclinatus, seu genus vectis; et obsignando genus, possunt esse molle-sigillum vel sigillum durum

Contacta Nos

Praecedens：SCH8O/DIN Pneumatica UPVC Duplex agitatus Diaphragma Valve
Deinde：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

parametrum applicatio Normae Technicae

(1) Material: UPVC, CPVC
(2) Size: 2"-12", DN50-DN300, dn63-dn315
(3) Signa: ANSI, DIN
(4) Connection: flange
(5) Labor pressus: 150PSI, 1.0MPa
(6) temperies operans: UPVC(-10°C-60°C), CPVC(-10°C-90°C)
(7) Corpus color: UPVC (griseo), CPVC (griseo lucido)

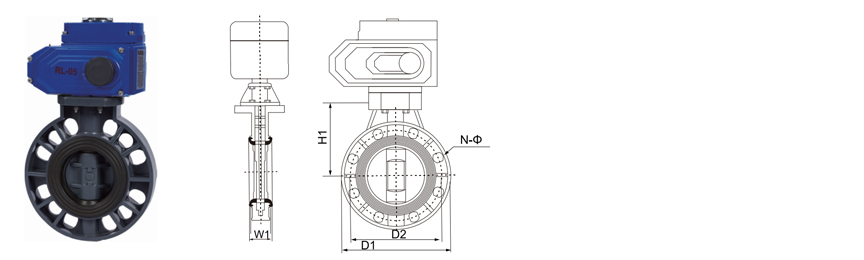

SIZE/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2)	(2-1/2")	(3)	(4")	(5")	(6)	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Torque (N ·M)	10	10	15	22	40	45	65	-	-

Electric actus specifications

Pila valvae	Exemplar	Maximum output torque	Actio tempus XC °		output hastile	Motor	Ratum current
Pila valvae	Exemplar	N·M	Specialis	Standard	mm	W	AC 220V/A	AC 380V/A	DC 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	5/15/90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	5/15/40	40	27*27	118	1	0.5	9

SCH80 / DIN · ELECTRIC ACTA · B2B SUPPLEMENTUM

UPVC / CPVC Papilio Electric Valve

Wafer / Lug · De-Off & Modulans · ISO 5211 · PN10-PN16

SCH80/DIN UPVC/CPVC Butterfly Valvae electricae est valvae quadrantis automatae fluxus temperantiae ad systemata limbis industrialibus tractandis instrumentis mordax et summus puritatis. Valvula laganum thermoplasticum seu lug corpus cum actu electrico componit, ut remotum vel remotum vel modulans imperium sine copia aeris pneumatica. Discus 90 gradus circumagatur intra repositorium consi- lium, in promptu in EPDM, PTFE, vel FKM, ut per pressionis aestimatae pressionis inclusos liberare possit. Materiae corporis et discus sunt UPVC ad officium generale chemicum et CPVC ad servitium usque ad 93°C. EXERCITATIO LABIUM sequitur DIN PN10/PN16 vel ANSI Classis 150 exemplaria, et actus instrumenti ISO 5211 conformis est ad directum stationem escendendi, limites virgas, et subprimendi manuales. Series suppeditatur pro OEM integrationis, procurationis project, ac progressionis plantarum retrofitiorum.

DN40-DN300 Nomen magnitudine

PN10 / PN16 Pressura genus

0-93°C CPVC servitium

24/110/230V Actus copia

Electric Actus Sine Air Supple

Apta plantis ubi aer infrastructus compressus est perpendat vel vacillet. Actuator wiring cum PLC, DCS et SCADA potestatem iungat.

Replaceable Liner Design

Consi- liner commodissimum est. Subscriptio lineris signationem perficiendi restituit sine reposito corpore, disco, vel actuato.

Foedus Installed Footprint

Constructio lagana reducit faciem ad faciei longitudinem et pondus comparatum cum valvulae pilae aequivalentis boreae, subsidii et spatii requisita demissio.

Material Traceability

Corpus, discus, et linearia materias per massam testantur. Testimonia conformitatis et relationum materialium cum singulis shipment eduntur.

Valvae configurationis

Corpus materiale UPVC· CPVC

Discus materialis Firmus UPVC / CPVC · Ferri ductilis obductis

Liner optiones EPDM · PTFE · FKM (Viton)

Corpus style Azymum · Lug

LABIUM EXERCITATIO DIN PN10/PN16 · ANSI Classis 150

Faciem ad faciem DIN EN 558 Series 20 / API 609

Design reference ASTM D2467 · DIN 8061/8062 · ISO 16136

Actuator et Imperium

Munus De-off · Modulating

Supple voltage 24V AC/DC · 110V AC · 230V AC

Imperium initus Commutatio contactus · 4-20 mA · 0-10 V

Commentarium Limes permutare · 4-20 mA positio

Clausura IP65 vexillum · IP67 ad libitum

Manual override Handwheel vel declutch vectis

Adscendens interface ISO 5211 directi montis

Electio Liner Matrix

Liner Media convenientia Temperatus laquearia Abrasio resistentia

EPDM Aqua, acida lenia, alcalica, media refrigerans 80°C Moderatus

PTFE Acida valida, menstrua, summa castitatis media 93°C low

FKM Hydrocarbonum, olea, agentium oxidizing 90°C Moderatus

Electio lineris confirmanda est contra chemiam actualem processum, intentionem, ac temperaturam operantem ante ordinem remissionis.

Industria Coverage et Processus Media

Chemical & Metallurgy Acidum translatio, dosis caustica, lineae servantur, reactor imperium pascunt

Photovoltaic & Lithium Etching balneum circulatio, translatio electrolytici, muria tractatio

Nuclei & Power Auxiliaris Auxilia refrigerandi loramenta, aqua deminuta, infusione chemicae lineae

Electronic Semiconductor Aquae ultrapurae distributio, aqua gradus electronicus, scamnum humidum copia

Cibus & Pharmaceutical Aqua potabilis, aqua mundata, cip copia et loramenta reditus

Automotive & Industrial Water Pingere circulationem, partes ablutionis, vastitatis industriae neutralization

Requisita mandans

Confirmare formam artem et faciem ad faciem dimensio contra fistulam isometricam antequam emissio traditionis.
Cognoscere actus copiam voltage et imperium insigne generis contra plantae imperium architecturae.
Instrue valvulas laganas inter flanges cum disco in situ clauso ad protegendum liner in fulmine torquendo.
Clava tormenti torque in exemplar crucis ad valorem statutum in charta institutionis pro magnitudine specifica nominali.
Perficere plenum cyclum apertum-proximum electrically et confirmandum modum feedback switch ante systematis pressurizationem.
Pro unitatibus modulans, 4-20 mA ictu calibrationis peragere et positionem feedback curvae notare.

Applicationem limitibus

UPVC ministerium corporis laquearia LX°C est; Tectum corpus CPVC est 93°C. Tectum linearium inferius esse potest et finalem aestimationem gubernare.
Non destinatus ad ministerium vaporis vel ad officium currendi scelerisque celeri.
liner EPDM cum hydrocarbona solventibus, oleis vel agentibus validis oxydizantibus non compatitur.
PTFE liner instrumentis magnis laesurae solidis contentis non commendatur.
Vitare sustentationem operationem in 5-85% aperta range cum laesura vel crystallizing media tractans.
Fulmen torques supra valorem determinatum potest resilire corpus thermoplasticum, praesertim ad DN80 et supra.
Installatio velit requirit UV stabilizationem corporis vel tunicam tutelam externam.

Procurement and Engineering Questions

Quae notitia requiritur ad ferenda sententia?

Praebere magnitudinem nominalem, materiam corporis, materiam lineariam, vexillum exercendi pressionis genus, temperaturam operantem, processum medium et concentratio, munus actus (in-off vel modulandi), intentionem supplendi, signumque moderandi requiritur. Quantitas ac partus schedule etiam necessariae sunt ad aestimationem commercialem.

An materia et test testimonia suppleverunt?

Ita. Testimonia conformitatis referentia ASTM D2467 et DIN 8061/8062 ut vexillum eduntur. Batch-gradus materialium relationum, putamen et tabulae testium sigillum, et schedae calibrationis actuator praesto sunt petitio pro fasciculis documentorum projectorum.

Quo modo est actus amplitudo pro valvula data?

Actuator inspectio valvae breakaway fundatur et currit torque ad maximum pressionem differentialem, factorem securitatis multiplicatum. Media temperatura, materia linearia, et frequentia cycli in censum comprehenduntur. Actor exemplar electum et eius torques margo in ordine confirmationis declarantur.

Potestne valva suppleri pro servitio ad finem mortui?

Defuncti ad finem muneris exigentia involucrum corporis configurationem cum lina in utraque faciebus LABIUM insertis. laganum corpora per fulmina tenent nec apta sunt ad sectionem amni segregandam, dum linea fluminis pressa manet.

Quid est parcere partes suasi tenentes?

Commendatur parcit unus liner et unus gasketes e flaminis per decem valvulas in continuo servitio, additus unus actuator per ditionem ansam officii critici. Inventarium linearium fundari debet in instrumentis dominantibus et temperatura in planta potius quam in sola computatione valvae.

Suppleverunt pro integratione OEM, procuratione EPC project, et plantis retrofits programs per chemicos, metallurgicos, photovoltaicos, nuclei, lithium, semiconductor electronicus, cibus, pharmaceutical, automotive, et sectores curationis aquae industrialis. Media coverage comprehendit liquores acidum et alcali, aquam ultrapuram, aquam potabilem, aquam gradus electronicos, et vastitatem industrialem.

Comitatus

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ita Sina SCH8O/DIN UPVC/CPVC Electric Papilio Valve Nam cibum industria / Automotive / Electronic provisor et ad mensuram factum SCH8O/DIN UPVC/CPVC Electric Papilio Valve Nam cibum industria / Automotive / Electronic officina. Anno MMVII condita, inquisitioni et evolutioni, fabricationi, venditioni et servitio tuborum industrialium CPVC et UPVC operam dantes. Societas plures certificationes adepta est, inter quas licentia productionis instrumentorum specialium, licentia hygienae productorum aquaticorum provinciae Zhejiang, certificatio systematis administrationis qualitatis IS09001, certificatio systematis administrationis environmentalis IS014001, et certificatio systematis administrationis salutis et securitatis occupationalis IS045001. Societas plus quam quinquaginta iura proprietatis intellectualis independentia et iura importationis et exportationis autogesta possidet. Ut producta varia et servitia meliora praebeat, societas technologiam provectam, apparatum instrumentorum, et materias primas singulares et systemata administrationis ex Germania et Civitatibus Foederatis introduxit. Per annos, producta nostra late adhibita sunt in transportatione per fistulas liquidorum acidorum et alcalinorum, aquarum purissimarum, aquarum potabilium, aquarum purarum gradus electronici, et aquarum residuarum industrialium in industriis chemicis, metallurgicis, photovoltaicis, energiae nuclearis, accumulatoribus lithii, semiconductoribus electronicis, cibis, medicinis, autocinetis, curationis aquarum industrialium, aliisque. In praesenti, ZHEYI Group plus quam triginta societates venditionum per totam regionem constituit, et omnia genera productorum in Europam, Americam, Asiam Meridionalem-Orientalem, aliasque terras et regiones exportantur, et ab clientibus domesticis et externis valde probantur.

Diploma Honoris

Nuntium

UPVC et CPVC Valvulae: Potius fluunt Imperium in Chemical ...
Nov 03,2026
Primum signum est, lineam chemica imperium amittere, raro fistulam ruptam esse. Valvula est quae adhuc versatur sed non amplius occludit, vel manubrium quod nunc duabus manibus ad movendum eget. In a 5...
Disce plus
Quomodo CPVC Fittings Manufacturers Perficite Qualitas: Pr...
Oct 30,2026
A chlorinata polyvinylum chloridum (CPVC) conveniens quod perscriptio visualis transit, in prima linea chemica calida adhuc deficere potest, si compositum degradatum in corona, si nervus profunditas infra minimum e...
Disce plus
Re nobis Socket Schedule 80 CPVC Fittings: Quod Articulus ...
Oct 28,2026
Post vel Socket: Duae Vias CPVC iungi cedula LXXX Quaestio plerumque de superficiebus post tibiam spec- iam posuit. Praefectus plantarum machinalis vel sustentationis Schedulam 80 CPVC eligit ad resistentiam ...
Disce plus

Nuntium relinquere

Stricta qualitas inspectio

Grex ZHEYI principio "qualitatis primae" adhaeret, apparatu internationaliter provecto et materiis crudis summae qualitatis utitur, omnes productionis nexus stricte moderatur, et se dedicat ad producta in processu producendo praestanti effectu et specie exquisita praebenda.

Societas apparatibus productionis modernissimis et materiis summae qualitatis utitur, inter quas Sekisui Iaponiae et Lubrizol Civitatum Foederatarum. "ZHEYI" technologiam productionis exquisitam cum administratione perita perfecte coniungit, et unumquodque productum stricto qualitatis examine subicitur — a productione, inspectione ad traditionem finalem — ut perfecta species et functionis coniunctio fiat.
Examen praecisionis perfunctionis

Apud ZHEYI, omne productum diligentissime fabricatur, non solum in exquisita forma aesthetica intendentes, sed etiam semper excellenti qualitati intrinsecae incumbentes. Diligentissimae probationes perfunctionis efficiunt ut productum stabilitatem et firmitatem etiam sub asperis condicionibus conservare possit.:

● Examen densitatis: Densitatem materiae metitur ad uniformitatem et stabilitatem structurarum confirmandam.
● Examen temperaturae mollitionis Vicat: gradum mollitionis materiarum sub condicionibus altae temperaturae aestimat ut facultas producti deformationi in variis condicionibus resistendi confirmetur.
● Examen furni: resistentiam caloris diuturnam simulat et facultatem producti ad altas temperaturas diu tolerandas comprobat.
● Examen hydrostaticum: Robur tuborum sub condicionibus altae pressionis aestimatur ut salus et firmitas producti confirmetur.
● Examen impactus mallei demittendi: Resistentiam impactus producti per translationem, institutionem et usum cotidianum experire.

SCH8O/DIN UPVC/CPVC Electric Papilio Valve Scientia industriae

Culpa communis diagnosis et conservatio electrica papilio valvulae : V cardinis ad officium vitae extendere

Valvulae electricae papiliones late in industriis adhibentur ut aqua tuta, metallurgia, photovoltaica, potentia nuclearia, electronic semiconductores, medicina, curatio aquae industrialis, ac vastitas industrialis. Condiciones operantes variae condiciones habent altissimas requisita ad valvularum firmitatem, et ad rectam sustentationem suam vitam servitutem magnopere extendere possunt. Quae sunt 5 puncta sustentationis cardinis:

1. signavit inspectionem: ne medium ultrices
Problema manifestatio: Valvula arcte clausa non intus vel extra stillante.

Industria impulsum:
Tuta aqua potus & industria pharmaceutica: Lacus aqua pollutio faciet et salutem et salutem afficit.
Potestas nuclearis & semiconductores electronici: Lacus mediae castitatis summus potest causare defectum systematis.
Tutela suggestiones: Regulariter reprime sedem valvae et laminam valvae obsignationem superficiem, ac signacula globulus vel PTFE confectum restitue.

2. Motor et actus sustentationem: ut firmum coegi
Quaestio manifestatio: motus valvae tarda est, haesit vel aperiri et claudi non potest.

Industria impulsum:
Metallurgia & Industrialis Wastewater: Valde media corrosiva facile possunt motorem umorem vel ambitum laedi.
Photovoltaic & Electronic semiconductor: Subtilitas imperium requirit altam praecisionem, et defectus motoris continuitatem productionis afficere potest.
Tutela suggestiones: Regulariter PRAELOCEO partes transmissionis, Nullas motorias compesce, et operationem diuturnum vitare in environment humida.

3. signum feedback calibration: ensure imperium accuracy
Problema manifestatio: Valvae foramen repugnat cum potestate systematis videre.

Industria impulsum:
Curatio aquae industrialis & potentia nuclearis: Fluxus deviationis imperium processus stabilitatis afficere potest.
Medicina & Electronic Semiconductor: Minores errores producere difficultates qualitates possunt.
Propositiones sustentationis: Locum sensoriis regulariter calibratis (ut potentiometris vel encoders) et inspicias num linea signo soluta sit.

4. Corrosio tutelae et adaptationis materialis
Problema manifestatio: Rubigo et scalae valvae corporis seu partium internarum.

Industria impulsum:
Vastatio industrialis & Metallurgia: Acidicum vel altum sal media corrosio metalli accelerant.
Photovoltaicus & Semiconductor: Ultrapura aqua environment postulat chalybem immaculatum vel valvulas tunicas speciales.
Commendationes conservandae: Valvae corporis materiales selectae (ut CF8M chalybem immaculatum, valvae fluorinum papilionum) secundum characteres medii, et deposita regulariter munda.
