ad mensuram factum SCH8O/DIN UPVC/CPVC Ball Bottom Valve Nam cibum industria / Automotive / Electronic

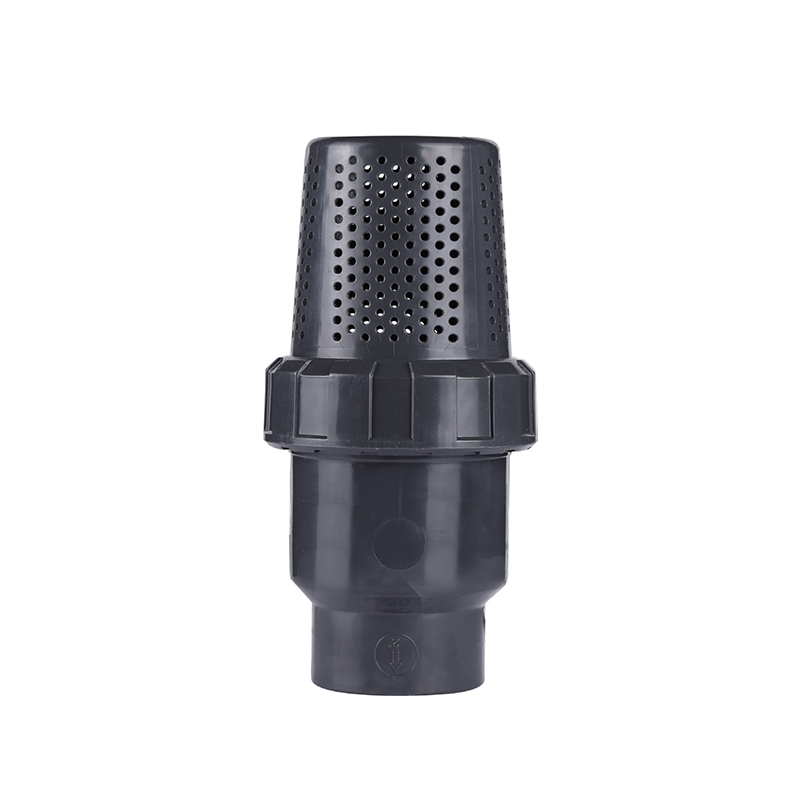

SCH8O/DIN UPVC/CPVC Ball Bottom Valve

SCH8O/DIN UPVC/CPVC Ball Bottom Valve

UPVC/CPVC globus ima valvae est summus efficientia fluidorum moderatio machinae systemata pipelinearum in agris industrialibus et constructionibus destinatis. Eius consilium minimam obstructionem efficit fluidi in aperiendo et claudendo fluxu, minuendo pressionem amissionis et in instanti imperium assequendum definitum fluxum.

Unicum globulus core designans operationem lenis et facilis concedit, signanter augendi efficientiam. Repugnantia calidis et pressionibus, aptam facit applicationibus ut aqua curatio, processus chemicus, et curatio aquae wastes.

Contacta Nos
  • SCH8O/DIN UPVC/CPVC Ball Bottom Valve
Praecedens：SCH8O/DIN UPVC/CPVC Swing Check Valve
Deinde：SCH8O/DIN UPVC/CPVC Ball Reprehendo Valvae

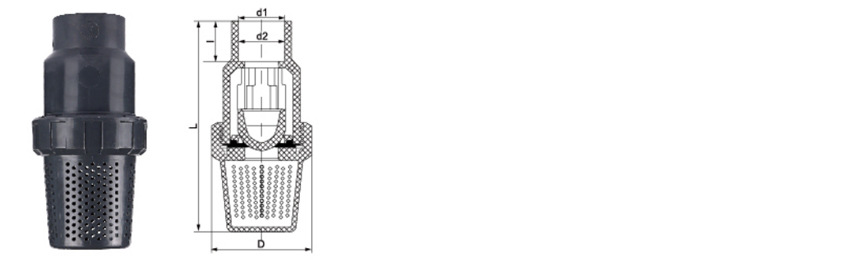

parametrum applicatio Normae Technicae

  • SIZE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100 )

    (1/2")

    (3/4")

    (1)

    (1-1/4")

    (1-1/2")

    (2)

    (2-1/2")

    (3)

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    ANSI

    d1

    21.51

    26.87

    33.62

    42.6

    48.54

    60.65

    73.39

    89.31

    114.8

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.2

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    55

    63

    73

    85

    97

    118

    134

    158

    202

    L

    120

    146

    174

    190

    206

    235

    302

    350

    428

    I

    22

    22

    22

    26

    31

    38

    44

    51

    61

SCH80 / DIN · LACUS SOLUM · COMINUS BORE
UPVC / CPVC Ball Bottom Valve
Plenus Portus · Lever Operatus · Mortuus Leg Free Design
SCH80/DIN UPVC/CPVC Ball Bottom Valvae est valvae solitariae ad piscinam, reactor, et vas imum decursibus designatum. Ad signa ASTM SCH80 et DIN fabricata, haec valvae notae pilae rubenti insidentis quae cadaverum crurum excludit et sedimentum inlaqueamentum commune in valvulae pilae vexillum communis. Consilium portum plenum efficit INCILE vasis contentis sine custodia residua completam. Corpus valvae in UPVC praesto est pro servitio chemica generali et CPVC ad applicationes temperaturas elevatas usque ad 93°C. PTFE sedes et sigilla bullarum stricta clausas praebent. Vectis manubrium cum pluma lockable permittit pro firma retentione positionis. Haec valvula specialiter machinatur ad applicationes ubi completa exinanitio et purgatio processus vasorum requiruntur.
DN15-DN100
MENSURA range
PN10-PN16
PRESSIO RATING
-20°C ad 93°C
CPVC TRACTUS
Flush Bore
INCILE design
Flush Mount Design
Globus rubens cum superficie ima cisternina collocatur, cruribus mortuis sublatis et accumulationem faecis praeveniens. Hoc consilium efficit integram INCILE et simplices purgatio rationum.
Chemical & Scelerisque Resistentia
UPVC et CPVC materiae acida, bases et salia amplis resistunt. CPVC servitium 93°C. PTFE sedes bullarum stricta clausas per plenam pressionis latitudinem praebent.
Plena Portus O
Globus edidit fistulam diametri internam aequet, dum fluxum in missione liberam et guttam pressionis extenuando, quod criticum est gravitati-satiatus decursibus.
Lockable palpate
Vectis manubrium includens notam lockable pro positionis certitudine in locis apertis vel clausis, securitatem praebens contra operationem alienum in processibus criticis.
Data technica
Corpus Material UPVC· CPVC
Materia pila Chrome-aes patella (UPVC) · Firmus CPVC
Sedes / Sigillum PTFE (vexillum) · EPDM (optional) back
Connection Tabernae (solutae) · Threaded (NPT/BSPT) · Flanged (DIN)
Signa ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139
Palpate Vectis · 90° rotatio · Lockable
Incile euismod
Rubor globus designans volumen residua minuit ad minus quam 2% of the fistulae volumen, quod prope inficio vasis contentorum perficit.
Institutionem propensionis
Inaugurare corpus valvae in situ verticali directe sub vase exitu. Manubrium ad faciliorem accessum ordinari debet. Ad nexus flanges, gaskets plena facie et torquibus aequaliter fulmina utere.
Application missiones
Chemical & Metallurgy
Reactor fundi exitus, piscinae lineas exhaurire, translatio acidum, massa processus vasorum
Electronics & Semiconductor
Aquae repositae piscinae ultrapurae, sumptorum chemicorum cloacarum, scamnum humidum emissio
Energy & Photovoltaics
Pugna electrolyticae lacus, thermae solaris etching, turris refrigerationis sumps
Curatio aquae
Declarator exhaurit, sparguntur backwash exitus
Pharmaceutical & Food
Aquae di reposita, cip copia piscinarum, medicamenta mixtionis vasorum, cloacarum sanitatis
Automotive & General
Partes cloacas exhauriunt, piscinam extrema pingunt, receptacula coolant, sumps industriae
Institutionem & Operationem Praecipua
  • Ascendens: Instrue directe sub vase exitu cum valvae corporis verticali. Avertit manubrium gratis curare sine impedimento.
  • Connexiones flanged: Utere plena facie EPDM vel PTFE gaskets. Seras torques LABIUM aequaliter in cruce exemplar ad 15-20 Nm.
  • Welding solvendo: utere primario et cemento specifico ad UPVC vel CPVC. Patitur plenum tempus ante pressurization remedium.
  • Coniunctiones sequelae: PTFE tapes applica ad stamina masculina. Plus 1-2 alternis manibus obstringere cum clavis lorum.
  • Operatio: Cycle valvae quarteriatim ne sedes haereat. Nam rara operatio, caulem cum silicone-substructio adipe praelinm.
  • Purgatio: consilium rubor gerens facile CIP (clean-in-place) sine disassemble concedit.
Critica Operating limites
  • Ne excedas 60°C corpora UPVC. CPVC max 93°C continua. PTFE sedilia max 93°C.
  • Not rated for steam service. Scelerisque cursus fuge celeri, et subito nixus aestuat.
  • Ne cum acido nitrico coacto (>15%) in corporibus UPVC utantur.
  • Ne nimia vi valvae operantur - nimis torquentes sigillum caulis laedunt.
  • Vitare impulsum loading vel mechanica incursu ad valvae corpus in installation.
  • Custodiat a diuturna UV nuditate. Utere UV repugnans membrana vel umbra.
  • Nusquam valvae utantur ut punctum adminiculum pro vasis vel limbis.
Quaestiones communes
Quid prodest consilio pilae rubenti ad valvulas fundos piscinas?
Rubor globus designatus crurum mortuorum excludit et sedimentum inlaqueationis commune in valvulae pilae vexillum. Cum valvae aperta est, superficies pila rubor est cum fundo piscinae, admittit integram INCILE vasis contentum. Hoc consilium etiam simpliciores purgat et reducit periculum contaminationis producti in batch processus.
Quomodo inter UPVC et CPVC lego pro hac valvula?
UPVC aptum est generale servitium chemicum cum fluidis usque ad LX°C. CPVC commendatur applicationes ad resistentiam caliditatem altiorem requirendam (usque ad 93°C) vel cum instrumentis chlorinatis tractandis. Electio fundari debet in processu specifico chemiae et temperaturae operantis.
Num haec valvula in limbis horizontalibus institui potest?
Globus valvae ima specie designata ad institutionem verticalem sub piscinis et vasis. Dum in lineis horizontalibus institui potest, rutilant et INCILE beneficia signanter reducuntur. Pro applicationibus horizontalibus valvae globuli vexillum commendatur.
Quae sustentatio ad hanc valvam requiritur?
Inspectio periodica sedes PTFE et anulorum O-stulis commendatur. Infrequens operatio, cyclus valvae quarteriatim ne sedes haereat. Si lacus in caule occurrit, glandulam nucis incremento obstringere. Repone sedes, si confectus ultra 0,5 mm profunditas.
Hae valvulae pilae deorsum explicantur per chemicam, metallurgicam, photovoltaicam, nuclei, lithium, semiconductorem electronicum, cibum, pharmaceuticum, autocinetum, et curationem aquae industriae industriae ad liquores acido-alcali tractandos, aqua ultrapura, aqua potabilis, aqua electronic gradus, ac vastitas aquae fistulae industrialis.
ASTM D2467 DIN 8061/8062 ISO 16139 SCH80 aestimavit Flush bore Lockable manubrio
Producta commendata
Comitatus
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ita Sina SCH8O/DIN UPVC/CPVC Ball Bottom Valve Nam cibum industria / Automotive / Electronic provisor et ad mensuram factum SCH8O/DIN UPVC/CPVC Ball Bottom Valve Nam cibum industria / Automotive / Electronic officina. Anno MMVII condita, inquisitioni et evolutioni, fabricationi, venditioni et servitio tuborum industrialium CPVC et UPVC operam dantes. Societas plures certificationes adepta est, inter quas licentia productionis instrumentorum specialium, licentia hygienae productorum aquaticorum provinciae Zhejiang, certificatio systematis administrationis qualitatis IS09001, certificatio systematis administrationis environmentalis IS014001, et certificatio systematis administrationis salutis et securitatis occupationalis IS045001. Societas plus quam quinquaginta iura proprietatis intellectualis independentia et iura importationis et exportationis autogesta possidet. Ut producta varia et servitia meliora praebeat, societas technologiam provectam, apparatum instrumentorum, et materias primas singulares et systemata administrationis ex Germania et Civitatibus Foederatis introduxit. Per annos, producta nostra late adhibita sunt in transportatione per fistulas liquidorum acidorum et alcalinorum, aquarum purissimarum, aquarum potabilium, aquarum purarum gradus electronici, et aquarum residuarum industrialium in industriis chemicis, metallurgicis, photovoltaicis, energiae nuclearis, accumulatoribus lithii, semiconductoribus electronicis, cibis, medicinis, autocinetis, curationis aquarum industrialium, aliisque. In praesenti, ZHEYI Group plus quam triginta societates venditionum per totam regionem constituit, et omnia genera productorum in Europam, Americam, Asiam Meridionalem-Orientalem, aliasque terras et regiones exportantur, et ab clientibus domesticis et externis valde probantur.

Diploma Honoris
  • ISO (IX) I: MMXV
  • ISO (XIV) I: MMXV
  • ISO (IV) DI: MMXVIII
  • ISO (IV) DI: MMXVIII
  • ISO: 45001-2018 en
  • National High-Tech Enterprise
  • Certificatorium
  • Certificatorium
Nuntium
Nuntium relinquere
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Stricta qualitas inspectio

    Grex ZHEYI principio "qualitatis primae" adhaeret, apparatu internationaliter provecto et materiis crudis summae qualitatis utitur, omnes productionis nexus stricte moderatur, et se dedicat ad producta in processu producendo praestanti effectu et specie exquisita praebenda.

    Societas apparatibus productionis modernissimis et materiis summae qualitatis utitur, inter quas Sekisui Iaponiae et Lubrizol Civitatum Foederatarum. "ZHEYI" technologiam productionis exquisitam cum administratione perita perfecte coniungit, et unumquodque productum stricto qualitatis examine subicitur — a productione, inspectione ad traditionem finalem — ut perfecta species et functionis coniunctio fiat.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Examen praecisionis perfunctionis
    Apud ZHEYI, omne productum diligentissime fabricatur, non solum in exquisita forma aesthetica intendentes, sed etiam semper excellenti qualitati intrinsecae incumbentes. Diligentissimae probationes perfunctionis efficiunt ut productum stabilitatem et firmitatem etiam sub asperis condicionibus conservare possit.:

    ● Examen densitatis: Densitatem materiae metitur ad uniformitatem et stabilitatem structurarum confirmandam.
    ● Examen temperaturae mollitionis Vicat: gradum mollitionis materiarum sub condicionibus altae temperaturae aestimat ut facultas producti deformationi in variis condicionibus resistendi confirmetur.
    ● Examen furni: resistentiam caloris diuturnam simulat et facultatem producti ad altas temperaturas diu tolerandas comprobat.
    ● Examen hydrostaticum: Robur tuborum sub condicionibus altae pressionis aestimatur ut salus et firmitas producti confirmetur.
    ● Examen impactus mallei demittendi: Resistentiam impactus producti per translationem, institutionem et usum cotidianum experire.

SCH8O/DIN UPVC/CPVC Ball Bottom Valve Scientia industriae

Clavis munus et puncta institutionis pilae fundi valvularum in systematibus chemicis fluidis

In systematis chemicis fluidis; UPVC/CPVC pilae imo valvulae valvae praelati generis facti in multis clavibus industriis ob excellentem corrosionem resistentiam, consilium leve et certae obsignationis effectum. Hae sunt partes nuclei et puncta institutionis in variis industriis:

1. Clavis munus pilae imo valvulae
Tutum sigillum et fluidum imperium
Valvae globulus fundus sphaericis structuram clausuram adhibet, quae rapidam aperitionem et claudendi consequi potest, media lacus efficaciter impedire, et ad puritatem vel ancipitia humorum (qualia sunt acida, alcali et organica menstrua).
In electronico semiconductore et industriae photovoltaicae, valvulae opus est ad contaminationem metallorum ionorum vitandam. UPVC/CPVC materiae aptae sunt ad aquam ultrapuram, solutiones et adiacentes et alia media.

Corrosio resistentiae et longae vitae
CPVC temperaturis calidis (usque ad 90°C vel supra) resistit aptum systematibus aquarum nuclei in viribus herbarum refrigerandis vel in processibus servantibus in industria metallica.
UPVC resistit substantiis mordax ut chlorinum et sal in vastitate industriae et aquae bibendi curationem, vitae apparatum extendentem.

Saniary Applications
In campis medicinalibus et aquam tutam bibentibus, murus interior valvae pilae fundi levis est ad incrementum bacterial vitandum et signa FDA vel NSF concurrentia.

Energy salutaris et tutelae
Leve structuram onus pipeline reducit, industriae consumptionem in systematis curationis aquae industrialis reducet, et obsequium environmental sustinet.

2. Installation puncta
Materia apta reprehendo
Confirma convenientiam medii cum UPVC/CPVC (ut concentrata acidi sulphurici et benzenae menstrua speciales materias requirant).
In acidi hydrofluorici (HF) ambitu industriae photovoltaicae, CPVC valvae corporis aucti eligendae sunt.

Pipeline subsidium et alignment
Valvulae plasticae minus rigidae sunt quam valvulae metallicae, et uncis addenda sunt in institutione ad vitandam deformationem ob accentus pipelines, praesertim in pipelines altae potentiae nuclearis plantarum.

Obsignantes et haerentes
Cum connexio LABIUM vel filix adhibetur, seras aequaliter coarctari necesse est, ne accentus locales crepuit (qualis est ratio limbis PVDF in industria semiconductoris).
Commendatur ut materias EPDM vel PTFE ad gaskets obsignandi, ad condiciones caliditas accommodandas (qualia sunt vaporis pipelines in industria metallurgica).

Operating amet considerations
Cum foris inauguratus est (ut plantae curationis aquae), necesse est UV custodias instituere ne UPVC senescit.
In munda officina industriae pharmaceuticae, valvae post institutionem rubere et pati oportet.

Tutela et probatio
Semper gestationem pilae valvae et sedis valvae coercent, praesertim in media particula continente in vastitate industriae.
Cum systema primum in usum ponatur, necesse est ut pressionem lente augeat ad probandum, ne impetus malleus aquae effectus in corpore valvae plasticae fiat.

3. Industry application summary
Salus et puritas alta: semiconductores, photovoltaici, et medicina eius colluvionibus liberarum notarum nituntur.
Temperatio et corrosio: nuclei potentia et metallurgia exa- untur versioni CPVC repugnantis temperaturae.
Environmental obsequium: Repone valvulae metallicae in aqua bibendo et curationem wastewater industriae ad redigendum pericula gravis metalli.
